تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE, TUV
رقم الموديل: أ ب-0000206
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $100.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
حامض |
وضع القيادة: |
هوائي |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة الطبيعية ((-40°C |
جسم الصمام: |
لحام الحداد |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الماء والنفط والغاز الخ |
ضغط جوي: |
0.4 ~ 0.7 ميجا باسكال |
ضغط العمل: |
الضغط المتوسط (2.5mpa<Pn<6.4mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
DIN |
الحجم: |
DN15-600 |
المواد: |
الفولاذ المقاوم للصدأ |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
حامض |
وضع القيادة: |
هوائي |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة الطبيعية ((-40°C |
جسم الصمام: |
لحام الحداد |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الماء والنفط والغاز الخ |
ضغط جوي: |
0.4 ~ 0.7 ميجا باسكال |
ضغط العمل: |
الضغط المتوسط (2.5mpa<Pn<6.4mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
DIN |
الحجم: |
DN15-600 |
المواد: |
الفولاذ المقاوم للصدأ |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |

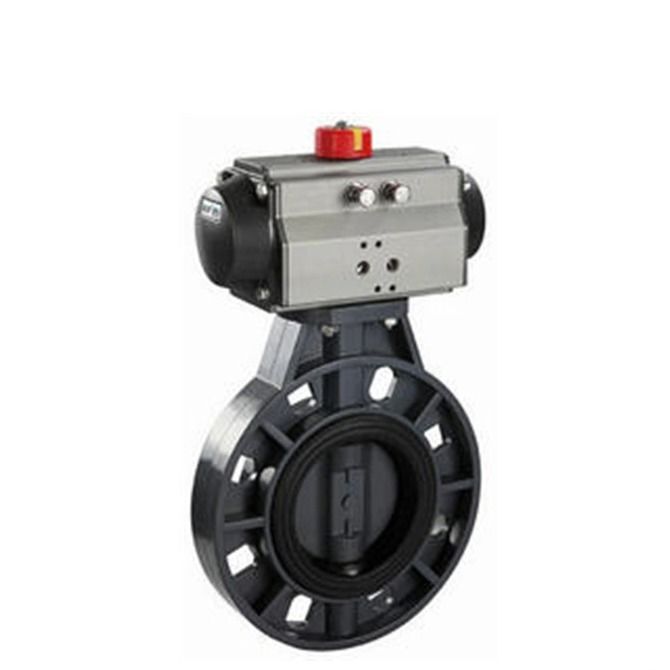

Dn100 4 بوصة واحد التصرف المياه المضغوطة UPVC التحكم في تدفق المياه صمام الفراشة
وصف المنتج:
صمام الفراشة للسيطرة على تدفق المياه UPVC
الوصف:
مع البنية البسيطة، والوزن الخفيف، سرعة فتح سريعة، والفلفل الصمام المفتاح الوافرات الهوائية تتكون
من نوع البستون الاسطوانة والصمام الفراشة نوع الوافر وصمام عودة الربيع نوع يمكن
دعم وظيفة إعادة التثبيت التلقائي (الهواء لفتح وإغلاق) عندما يتم قطع الهواء والطاقة.
هذا المنتج يستخدم على نطاق واسع في مجالات خطوط الأنابيب الصناعية من المعادن وحماية البيئة،
معالجة المياه، البتروكيماويات، الطاقة.
المواصفات:
| حجم الصمام | DN15 ~ DN600 |
| درجة حرارة متوسطة | -30 درجة مئوية إلى 180 درجة مئوية |
| تصنيف الجسم | PN1.6-2.5MPa |
| الوسيط المطبق | غاز محايد، سائل |
| إمدادات الهواء | 0.4~0.7MPa |
| غطاء جهاز التشغيل | مطاط الفلور |
| مادة المحرك | صب سبيكة الألومنيوم |
| الاتصال | رقائق |
| خاصية التدفق | تشغيل و إيقاف |
| مادة الجسم | SUS304,SUS316,WCB,QT450-10 |
| مواد القرص | SUS304,SUS316,WCB,QT450-10 |
| مقعد | PTFE، EPDM |
| التعبئة | الجرافيت |
| معيار التصنيع | JB/T8692-199 |
| معيار التصميم | GB12237-89 AP16D |
| معيار التفتيش | JB/T 9092 API598 |
رسم حجم المنشأة
| حجم الحشرة | أسطوانة | د | ك | (ل) | L1 | L2 | H2 | H1 | 4XΦD |
الوزن كيلوغرام |
| DN/mm | Φ | |||||||||
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 | |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 | |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 | |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 | |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 | |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 | |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 | |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 | |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 | |
| 350 | 240 | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 | ||
| 400 | 270 | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 | ||
| 450 | 300 | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 | ||
| 500 | 350 | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 | ||
| 600 | 350 | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
التعبئة والشحن:
1التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع مربع الورق المقوى والحقيبة الخشبية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
