تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE, TUV
رقم الموديل: سلسلة AB
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $250.00-1000.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
القوة: |
هوائي |
الضغط: |
ضغط منخفض |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
نوع الإجراء: |
عمل واحد |
إشارة الخروج: |
إشارة تشغيل / إيقاف |
صوتي: |
صمام الملف اللولبي، فلتر وصمام تخفيض الضغط |
المواصفات: |
DN50 |
المواد: |
الفولاذ المقاوم للصدأ |
ضغط جوي: |
0.4 ~ 0.7 ميجا باسكال |
الاتصال: |
رقاقة |
الرمز السريع: |
8537109090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
القوة: |
هوائي |
الضغط: |
ضغط منخفض |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
نوع الإجراء: |
عمل واحد |
إشارة الخروج: |
إشارة تشغيل / إيقاف |
صوتي: |
صمام الملف اللولبي، فلتر وصمام تخفيض الضغط |
المواصفات: |
DN50 |
المواد: |
الفولاذ المقاوم للصدأ |
ضغط جوي: |
0.4 ~ 0.7 ميجا باسكال |
الاتصال: |
رقاقة |
الرمز السريع: |
8537109090 |
صمام الفراشة PTFE المقعد الصفيحة المرنة الحديدية مفاعل الهواء الفردية
وصف المنتج:
صمام الفراشة / مكافحة التآكل / مقعد PTFE
الوصف:
هذا الصمام الفراشة يتبنى البوليتيترافلوورو إيثيلين (PTFE) كمواد غطاء مضادة للتآكل التي لديها
مقاومة عالية جداً لمكافحة التآكل والتكسر.
الغطاء جيدا يطيل عمر الخدمة للمنتج.
يتم تقسيم محرك المكبس الهوائي إلى نوع رباعي ونوع خالي من الرباع.
يمكن فتحها أو إغلاقها بالكامل في حالة وجود عيب ، وهي مجهزة بنوع الربيع (من خلال استعادة توتر الربيع).
عندما يكون مطلوبا للحفاظ على الموقف في حالة العيب فإنه ليس مزوجا من نوع الربيع.
الخصائص:
* حجم صغير ووزن خفيف سهل التفكيك والصيانة ويمكن تثبيته في أي موقف
*خصائص التدفق الخطي،أداء ممتاز للضبط
*بنية بسيطة ومدمجة
المواصفات:
|
إمدادات الطاقة |
AC220V |
|
القطر الاسمي |
DN40-800 |
|
درجة حرارة السائل |
-50 درجة مئوية إلى 160 درجة مئوية ((بدون تجلط) |
|
الضغط الاسمي |
PN1.0 ~ 1.6 ((MPa) |
|
وضع التحكم |
تنظيم / التبديل إلى تشغيل وإطفاء |
|
نوع الاتصال |
وافير الفلانج |
|
مادة الجسم |
WCB،QT450-10،HT200،HT250 |
|
مواد القرص |
WCB،QT450-10،HT200،HT250 |
|
حلقة الختم |
PTFE |
|
مادة المحرك |
سبيكة الألومنيوم |
|
معيار التصميم |
GB/T 12238 / API 609 / MSS SP-67 |
|
سائل مناسب |
الملح الحمضي القلوي الكلور الغاز البخار مصدر المياه خزينة منجم وخزينة ورق السائل الكيميائي التآكل الاكسيداني للماء الملكي |
معايير المنتج
|
معيار التصميم والتصنيع |
GB12237-89 AP16D |
|
معيار الجهاز |
JB79 GB9113 ANSI B16.5 JIS B2212 |
|
معيار الطول |
GB1221-89 |
|
معيار التفتيش |
JB/T 9092 API598 |
بيانات CV من صمام الفراشة في الخط المركزي
الحجم |
ملم | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| بوصة | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10 " | 12" | أربعة عشر | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| بيانات السيرة الذاتية 90 درجة كاملة مفتوح |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

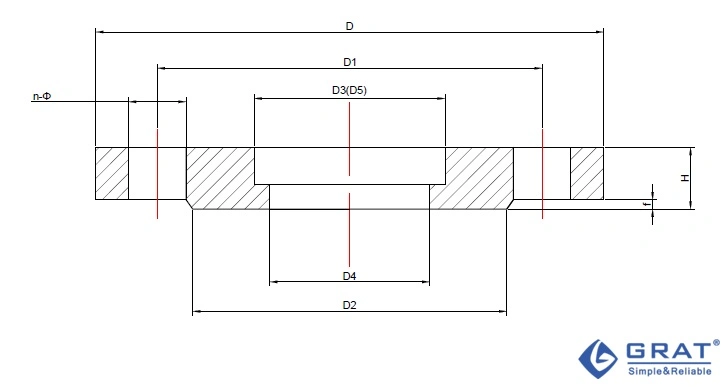

الشكل وحجم الاتصال
| الحجم ((ملم) | د | D1 | D2 | D3 | D4 | n-Φ | هـ | f | D5 | ب |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |

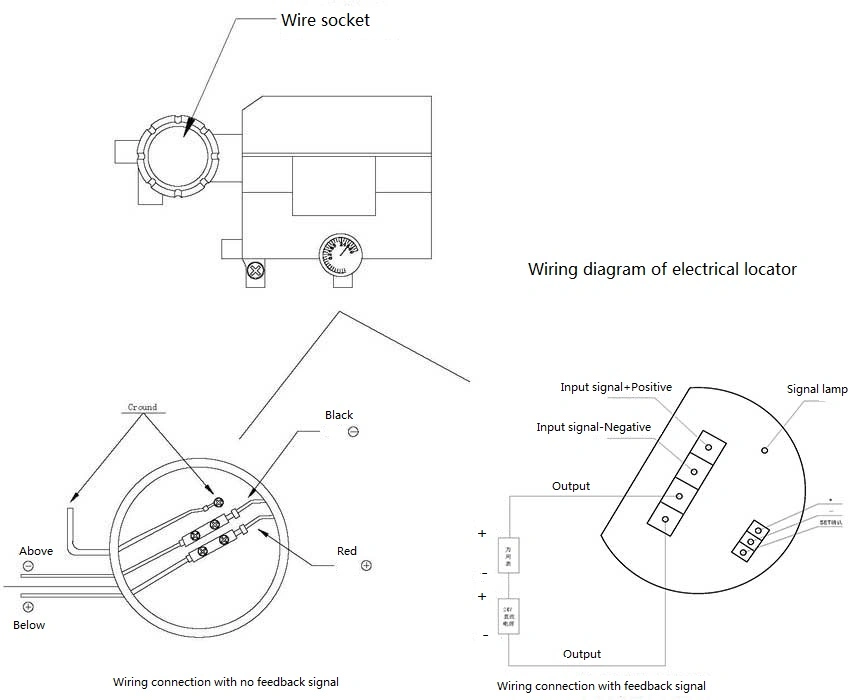

مخطط أسلاك الموقع- نوع القواعد

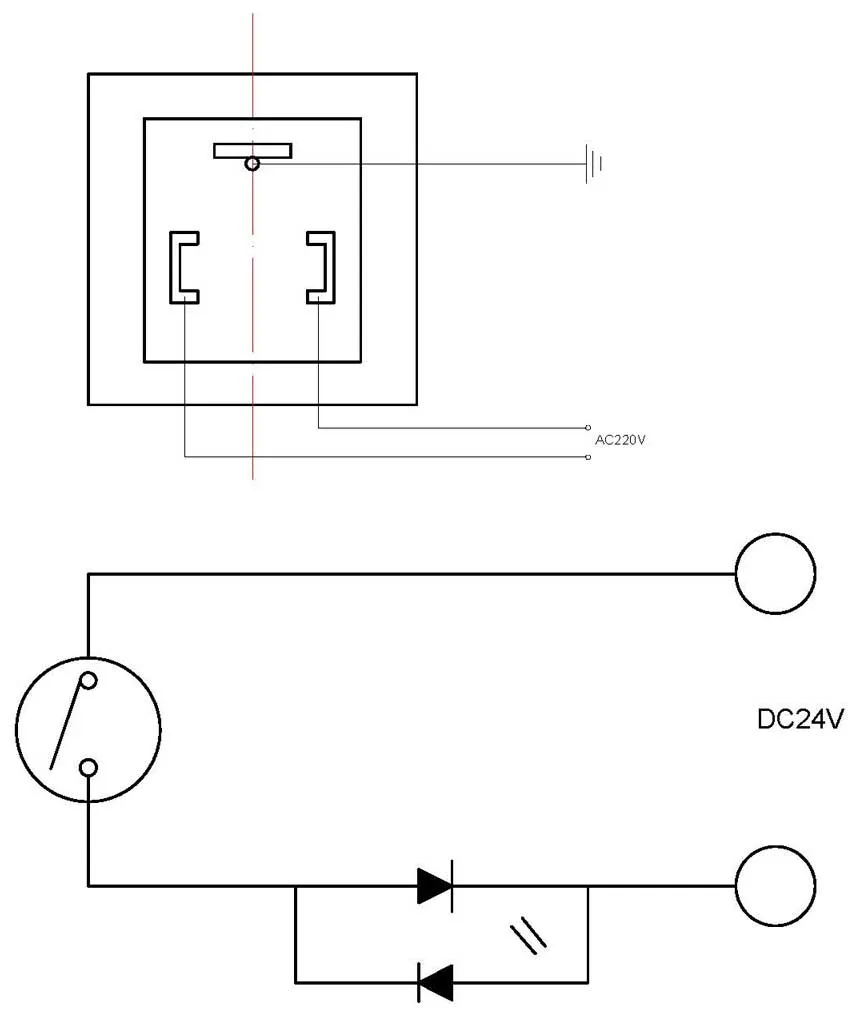

مخطط سلكية صمام السولينيود - نوع التشغيل - الإيقاف
التعبئة والشحن:
1التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع مربع الورق المقوى والحقيبة الخشبية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
