تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE,CNAS,SIL
رقم الموديل: إي كيه-0000137
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $100.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط، الغاز. |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
ايزو |
الحجم: |
Dn15 ~ 250 |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط، الغاز. |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
ايزو |
الحجم: |
Dn15 ~ 250 |
الرمز السريع: |
8481804090 |

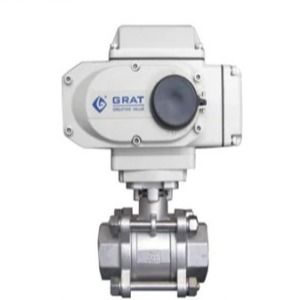

الصمام الكهربائي للخيوط الداخلية الكرة 90 درجة
وصف المنتج:
صمام الكرة الكهربائي للخيوط الداخلية / IP67 / صمام الكرة الثابت
الوصف:
مع أداء تنظيم تدفق صغير والتحكم بدقة عالية، صمام الكرة الكهربائية صغيرة يمكن
يتم التحكم بها بواسطة إشارة التحكم و طاقة مرحلة واحدة لتلبية متطلبات تنظيمية مختلفة
التدفق الصغير في الضغط، التدفق، درجة الحرارة، ومستوى السائل الخ
المواصفات:
| حجم الصمام | DN15-DN250 |
| تصنيفات الجسم | PN1.6MPa |
| اتصالات الجسم | (وافر) ، (فلينج) |
| نوع المقعد | الختم المعدني المتحرك من الفولاذ المقاوم للصدأ، الختم الناعم من PTFE |
| وقت العمل | 30 S ((0-90°) |
| إمدادات الطاقة | AC220V |
| إشارة التحكم | 4 ~ 20mA 0 ~ 5 فولت |
| إشارة الخروج | 4 ~ 20mA 0 ~ 5 فولت |
| ضغط العمل | PN1.6Mpa PN2.5Mpa |
| درجة حرارة متوسطة | ≤ 350 درجة مئوية |
| درجة الحرارة المحيطة | ≤50 درجة مئوية |
| معامل التدفق ((CV): | الرجاء تحميل البيانات من موقعنا الإلكتروني للإشارة (معدل التدفق المخصص يعتمد على متطلبات العميل) |
| الوسيط المطبق | الخبز المعدني، خبز الفحم، خبز الورق، الماء، النفط، الغاز |
| المنطقة الميتة | 0.5٪ |
| خطأ التكرار | 0.5٪ |
| مادة الجسم | SUS304 SUS316 WCB |

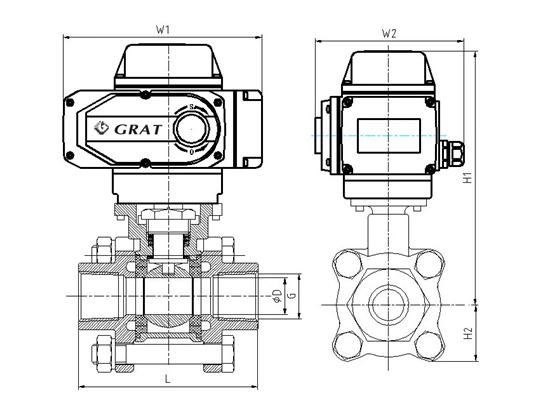

الشكل وحجم الاتصال
| DN | د | G | (ل) | H1 | W1 | W2 |
| 8 | 8 | 14.3 | 65 | 177 | 196 | 145 |
| 10 | 10 | 18 | 65 | 177 | 196 | 145 |
| 15 | 15 | 22 | 72 | 188 | 196 | 145 |
| 20 | 18 | 28 | 85 | 190 | 196 | 145 |
| 25 | 24 | 34.5 | 91 | 200 | 196 | 145 |
| 32 | 30 | 43.5 | 110 | 205 | 196 | 145 |
| 40 | 38 | 49.5 | 122 | 212 | 196 | 145 |
| 50 | 48 | 62 | 145 | 220 | 196 | 145 |
مادة الهيكل القياسي
| اسم الجزء | المواد |
| الجسم | الصلب الكربوني ASTM A216 WCC |
| بطانة الجسم | فولاذ عالي الكروم ASTM A532 الدرجة الثالثة النوع A |
| كرة "V" | فولاذ عالي الكروم ASTM A532 الدرجة الثالثة النوع A |
| حلقة الختم | فولاذ عالي الكروم ASTM A532 الدرجة الثالثة النوع A |
| حلقة ختم ثابتة | الصلب الكربوني ASTM A105 |
| حمالة حمالة | فولاذ عالي الكروم ASTM A532 الدرجة الثالثة النوع A |
| محامل | 44oC58Rc |
| عمود القيادة | 17-4PH Cond.H1025 |
| عمود مدفوع | 17-4PH Cond.H1025 |
| الدبوس | الصلب الكربوني، التزينك |
| غسيل | أسلاك من الفولاذ المقاوم للصدأ |
| التعبئة | PTFE، كربون ملء |
| حلقة صندوق الحشوة والحراسة | 316 SST |
| السلك | SA-193-B7 |
| الجوز | SA-194-2H |
| المسمار والقفل الثابتين | 316 SST |
| (اختياري) غطاء حلقة الختم | PSZ السيراميك |
| كرة "V" ((اختياري) | PSZ السيراميك |
الحد الأقصى المسموح به من التسرب
| DN ((ملم) | مقعد معدني | مقعد ناعم |
| 15 | 1.1 مل/دقيقة | 0.12 مل/دقيقة |
| 20 | 1.5 مل/دقيقة | 0.16 مل/دقيقة |
| 25 | 2.0 مل/دقيقة | 0.20 مل/دقيقة |
| 32 | 2.4 مل/دقيقة | 0.24 مل/دقيقة |
| 40 | 3.0 مل/دقيقة | 0.30 مل/دقيقة |
| 50 | 3.8 مل/دقيقة | 0.38 مل/دقيقة |
| 65 | 5.2 مل/دقيقة | 0.52 مل/دقيقة |
| 80 | 6.2 مل/دقيقة | 0.62 مل/دقيقة |
| 100 | 7.6 مل/دقيقة | 0.76 مل/دقيقة |
| 125 | 9.6 مل/دقيقة | 0.96 مل/دقيقة |
| 150 | 12.0 مل/دقيقة | 1.20 مل/دقيقة |
| 200 | 15.4 مل/دقيقة | 1.54 مل/دقيقة |
| 250 | 19.2 مل/دقيقة | 1.92 مل/دقيقة |
