صمام التحكم الهوائي ذو الختم المعدني V-Notch
وصف المنتج:
صمام التحكم الهوائي بالختم المعدني V-Notch/الختم الهوائي/الختم المعدني
الوصف:
يمكن أن تدور حفرة V في القرص عكسًا ومقابلة مع الختم المعدني لإنتاج قوة القطع لقطع الألياف ومنع الكتلة.هذا الصمام مناسبة بشكل خاص للطين والوسائط الليفية والمواد الصلبة المعلقة التي تحتوي على الحد الأدنى من الوسائط.
The Innovative & improved metal seal valve has the sealed surface of flange without screw hole to enhance the sealing strength which can effectively avoid the danger of surface leakage for the metal sealed valve's flange surface.
يتم تقسيم محرك المكبس الهوائي إلى نوع الربيع والنوع الخالي من الربيع.عندما يتطلب الصمام أن يتم فتحها أو إغلاقها بالكامل تحت خطأ يتم تجهيزها بنوع الربيع (من خلال استعادة توتر الربيع)عندما يكون مطلوبا للحفاظ على الموقف تحت خطأ يتم تجهيزها مع أي نوع الربيع.وهي تتكون أساسا من جسم الاسطوانة الربيع المكبس عصا المكبس الأمامية والخلفية رأس الاسطوانة رف عجلة الخروج ومكونات أخرى.
مجهزة بجهاز تنظيم كهربائي وصمام تخفيض ضغط الهواء يمكن إجراء عملية تنظيم بواسطة مصدر الهواء 0.4-0.7mpa.
The signal of industrial automation control system can be received by electrical regulator to accurately control the valve opening so as to achieve the control of flow temperature pressure and other different process parameters.

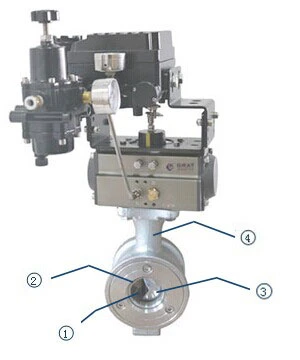

(1) قسم مقص الشكل من مقعد الصمام و القرص يقطع بسهولة جميع أنواع الشوائب في خط الأنابيب بفعالية ضمان تدفق سلس للخط الأنابيب.
(2) حلقة الختم من النجمية،للمقاومة في درجات الحرارة العالية حتى 350 درجة مئوية
(3) الاندماج الثابت للصمام الكريستال الكريستال بفعالية حل مشكلة خطأ العودة الميكانيكية خطأ الدوران ≤0.5٪.
(4) هيكل جسم الجذع الطويل الفريدة من نوعها زيادة فعالة المسافة بين جهاز التشغيل ووسائل درجة حرارة عالية أفضل أداء إبعاد الحرارة.
المواصفات:
| الضغط الاسمي | DN15 ~ DN350 |
| درجة حرارة السائل | -30 درجة مئوية -350 درجة مئوية |
| الضغط الاسمي | PN1.6-2.5MPa |
| سائل مناسب | حلقة الختم ستيليت: مناسبة لبلبة المعدن مع البقع الورقية لبلبة الحرارة العالية |
| ضغط مصدر الهواء | 0.4~0.7MPa |
| مادة غطاء جهاز التشغيل | القماش الفلور |
| مادة جهاز التشغيل | سبيكة الألومنيوم |
| نوع الاتصال | فليانج الوافر الخيط الداخلي |
| خصائص التدفق | تقريباً % |
| مادة الجسم | SUS304،SUS316,WCB |
| مواد القرص | SUS304،SUS316 |
| مادة غطاء الصمام | الفولاذ المقاوم للصدأ ستيليت |
| الحشوة | الجرافيت |
| معيار التصنيع | JB/T8692-199 |
| معيار تصميم صمام الكرة | GB12237-89 AP16D |
| معيار التفتيش والفحص | JB/T 9092 API598 |
حجم الغاز لفتح / إغلاق
| حجم أسطوانة الهواء | مفتوحة | اقترب ((L) |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |
الشكل وحجم الاتصال
| الحجم DN |
بوصة | د | D1 | D2 | د | ك | م | (ل) | ب | F | H1 | H2 | L1 | L2 |
| 15 | نصف | 95 | 15 | 28 | 45 | 65 | 4*Φ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 |
| 20 | 3/4 " | 105 | 15 | 28 | 55 | 75 | 4*Φ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 |
| 25 | 1" | 115 | 20 | 40 | 66 | 85 | 4*Φ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 |
| 32 | 1.2" | 135 | 25 | 46 | 78 | 100 | 4*Φ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 |
| 40 | 1.5" | 145 | 32 | 54 | 85 | 110 | 4*Φ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 |
| 50 | 2" | 160 | 40 | 65 | 100 | 125 | 4*Φ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 |
| 65 | 2.5" | 180 | 50 | 80 | 120 | 145 | 4*Φ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 |
| 80 | 3" | 195 | 65 | 100 | 135 | 160 | 8*Φ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 |
| 100 | 4" | 215 | 80 | 110 | 155 | 180 | 8*Φ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 |
| 125 | 5" | 245 | 100 | 135 | 185 | 210 | 8*Φ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 |
| 150 | 6" | 280 | 125 | 165 | 210 | 240 | 8*Φ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 |
| 200 | 8" | 335 | 160 | 205 | 265 | 295 | 12*Φ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 |
| 250 | 10 " | 405 | 210 | 260 | 320 | 355 | 12*Φ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 |
| 300 | 12" | 460 | 250 | 322 | 375 | 410 | 12*Φ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 |
| 350 | أربعة عشر | 520 | 300 | 365 | 435 | 470 | 16*Φ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |

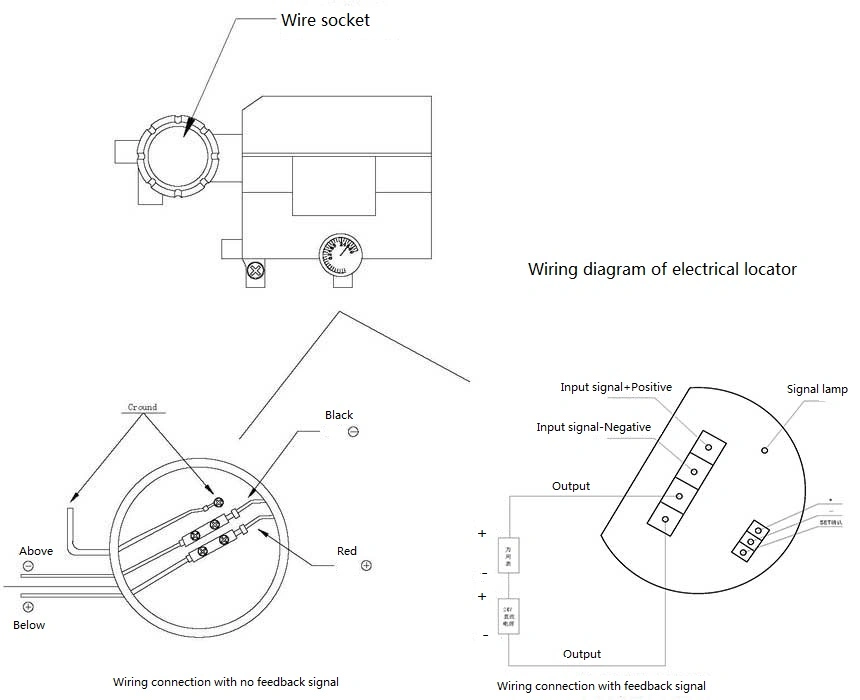

مخطط الأسلاك لنوع التنظيم
