تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE, TUV
رقم الموديل: إب-0000145
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $150.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: L/C ، T/T ، D/P ، PayPal ، Western Union
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
7 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
غاز |
وضع القيادة:: |
الكهربائية |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
التطبيق: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الدخان والهواء والغاز |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
DIN |
الحجم: |
Dn100-2000 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
7 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
غاز |
وضع القيادة:: |
الكهربائية |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
التطبيق: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الدخان والهواء والغاز |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
DIN |
الحجم: |
Dn100-2000 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |
صمام فراشة التحكم الكهربائي من الفولاذ المقاوم للصدأ منخفض الحمل لصناعة HVAC وتوليد الطاقة
وصف المنتج:
صمام فراشة التحكم الكهربائي من الفولاذ المقاوم للصدأ / IP68
الوصف:
كجهاز تعديل الغاز وجهاز التبديل في اتجاهين، والغاز منخفضة الحمل صمام الفراشة الكهربائية
مناسبة لتهوية وأنابيب إزالة الغبار في المجالات الصناعية من المعادن، المعادن، الاسمنت،
الهندسة الكيميائية، توليد الطاقة، الفرن الصناعي وهلم جرا.
المواصفات:
| إمدادات الطاقة | AC220V 50/60HZ |
| درجة حرارة العمل | 0-450 درجة مئوية (اختياري) |
| إشارة الدخول | 4-20mA |
| إشارة الخروج | 4-20mA |
| اتصالات الجسم | الوافر / الشريط ((اختياري) |
| خصائص التدفق | تقريباً EQ% |
| مادة الجسم | الفولاذ A3، الفولاذ المقاوم للحرارة |
| مواد القرص | A3 ، الصلب المقاوم للحرارة ، SUS304 الفولاذ المقاوم للصدأ ، SUS316 الفولاذ المقاوم للصدأ |
| نوع الختم | النوع المفتوح ، النوع المقعد الخلفي (التطبيق في درجة حرارة عالية للغاية) ، النوع المنسحب المغلق (التطبيق في درجة حرارة الغرفة). |
| حجم الصمام | DN100~DN2000 |
| تصنيفات الجسم | 0.1~0.6MPa |
| ضغط الاختبار | مغلقة 0.15Mpa ؛ جسم 0.11Mpa |
| درجة الحرارة المطبقة | < 200 درجة مئوية خاصة: < 450 درجة مئوية |
| الوسيط المطبق | الدخان، الهواء، الغاز |
| معايير التصنيع | JB/T8692-1998 |
مخطط التثبيت

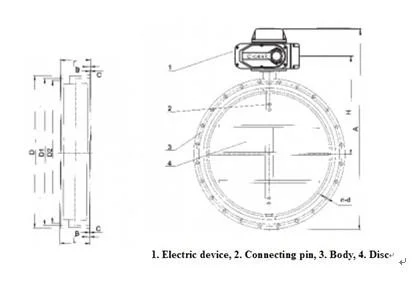

رسم حجم التثبيت
| المواصفات | د | D1 | D2 | أ | هـ | (ل) | ب | ج | n-d |
الوزن كيلوغرام |
| 100 | 205 | 170 | 145 | 382 | 166 | 120 | 14 | 3 | 4-φ18 | 10 |
| 125 | 235 | 200 | 175 | 404 | 177 | 120 | 14 | 3 | 8-φ18 | 12 |
| 150 | 260 | 225 | 200 | 430 | 190 | 120 | 16 | 3 | 8-φ18 | 14 |
| 200 | 315 | 280 | 255 | 530 | 240 | 180 | 18 | 3 | 8-φ18 | 29 |
| 250 | 370 | 335 | 310 | 580 | 264 | 180 | 22 | 3 | 12-φ18 | 31 |
| 300 | 435 | 395 | 362 | 630 | 290 | 180 | 22 | 4 | 12-φ23 | 34 |
| 350 | 485 | 445 | 412 | 1029 | 286 | 180 | 22 | 4 | 12-φ23 | 162 |
| 400 | 535 | 495 | 462 | 1079 | 311 | 180 | 22 | 4 | 16-φ23 | 168 |
| 450 | 590 | 550 | 518 | 1131 | 336 | 180 | 24 | 4 | 16-φ23 | 177 |
| 500 | 640 | 600 | 568 | 1181 | 361 | 180 | 24 | 4 | 16-φ23 | 190 |
| 600 | 755 | 705 | 670 | 1289 | 411 | 180 | 24 | 5 | 20-φ26 | 213 |
| 700 | 860 | 810 | 775 | 1346 | 466 | 270 | 28 | 5 | 24-φ26 | 276 |
| 800 | 975 | 920 | 880 | 1453 | 516 | 270 | 28 | 5 | 24-φ30 | 304 |
| 900 | 1075 | 1020 | 980 | 1526 | 566 | 270 | 28 | 5 | 24-φ30 | 327 |
| 1000 | 1175 | 1120 | 1080 | 1626 | 616 | 270 | 28 | 5 | 28-φ30 | 349 |
| 1200 | 1375 | 1320 | 1280 | 1853 | 716 | 270 | 28 | 5 | 32-φ30 | 394 |
| 1300 | 1475 | 1420 | 1380 | 2000 | 770 | 320 | 32 | 5 | 32-φ30 | 564 |
| 1400 | 1575 | 1520 | 1480 | 2100 | 820 | 320 | 32 | 5 | 36-φ30 | 644 |
| 1500 | 1690 | 1630 | 1590 | 2208 | 866 | 320 | 32 | 5 | 36-φ30 | 695 |
| 1600 | 1785 | 1730 | 1690 | 2305 | 920 | 320 | 32 | 5 | 40-φ30 | 744 |
| 1800 | 1985 | 1930 | 1890 | 2505 | 1020 | 320 | 34 | 5 | 44-φ30 | 875 |
| 2000 | 2185 | 2130 | 2090 | 2705 | 1120 | 320 | 34 | 5 | 48-φ30 |
| اسم الجزء | المواد |
| الجسم | Q235-B، 20، 20g الخ |
| القرص | |
| عمود قابل للدوران | 45،40Cr الخ |
| التعبئة | YS250F وغيرها |
| المقبض | KTH33008 |
مخطط التحكم
| النموذج | الدوائر | النموذج | الدوائر |
| S | تشغيل / إيقاف، لا إشارة الخروج | CPT | إشارة تشغيل / إيقاف، الخروج 4 ~ 20mA |
| الدول الأعضاء | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج | وحدات الكمبيوتر | التنظيم، إشارة الخروج 4 ~ 20mA |
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
