تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP68,CCC, ISO, CE
رقم الموديل: سلسلة EB
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $350.00-1000.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
وضع القيادة:: |
الكهربائية |
نموذج الاتصال: |
شاشة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
جسم الصمام: |
التمثيل |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه ، الاستخدام المنزلي |
درجة مقاومة للانفجار: |
اكسيد II Bt4 |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
جيجابايت/ت 122387-89 |
الوظيفة: |
صمام التحويل |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8537109090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
وضع القيادة:: |
الكهربائية |
نموذج الاتصال: |
شاشة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
جسم الصمام: |
التمثيل |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه ، الاستخدام المنزلي |
درجة مقاومة للانفجار: |
اكسيد II Bt4 |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
مختومة ناعمة |
المعيار: |
جيجابايت/ت 122387-89 |
الوظيفة: |
صمام التحويل |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8537109090 |

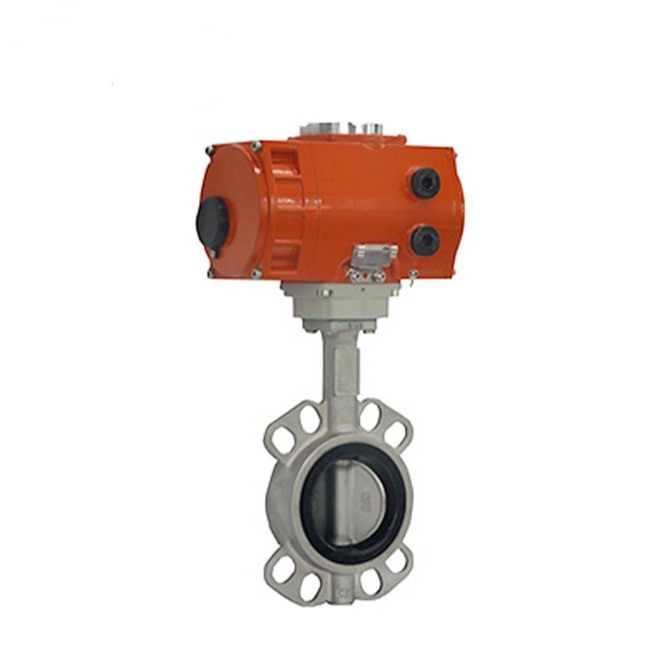

صمام الفراشة الكهربائي المقاوم للانفجار IP68 Exid II Bt4
وصف المنتج:
صمام الفراشة الكهربائي المقاوم للانفجار/Exid II Bt4/IP68
الوصف:
Explosion-proof Electric Butterfly Valve has the non-pin structure to effectively avoid the pin break off in a long- term operation as a modulation device to control and cut off the various industrial medium of water and oil to realize temperature pressure and flow control.
جميع المكونات الكهربائية والميكانيكية مغلقة في غلاف سبيكة الألومنيوم مع ارتفاع ضغط مقاومة الانفجار الفوري من 1.6MPa عزل مصدر الإشعال بشكل فعال.
مع "أو" حلقة الختم حتى درجة الحماية IP68 كل سطح مضاد للانفجارات يتبنى الإفراج الدائري ومعالجة CNC الدقة لتحقيق أداء ثابت وموثوق به ضد الانفجارات
This valve is suited to the pipeline and container of non corrosive gas liquid semi-liquid and solid powder and applied in the industrial fields of petroleum chemical food medicine textile papermaking power shipwater and drainage smelting energy and so on.
الصف المقاوم للانفجار:
BT2 مادة حيوية
السابق
D: نوع مضاد للانفجار: مضاد للانفجار
II: المعدات الكهربائية المستخدمة في بيئة الغازات المتفجرة باستثناء معدات منجم الفحم
B: مستوى الانفجار: حجم (العرض والفراغ) للسطح المقاوم للانفجار وفقًا لمستوى الانفجار
T4: مجموعة الحرارة: الحرارة القصوى في السطح 135 درجة مئوية
في الملحق B من GB3836.1-2000 ، يتم سرد درجة ودرجة حرارة الغازات القابلة للاشتعال بالتفصيل
[ملاحظة] أنواع ومجموعات الوسائط المتفجرة حول المكان الذي يستخدم فيه المنتج يجب أن تكون متسقة مع تلك المسموح بها من قبل المنتج.وإلا فإنه لا يمكن أن تلعب تأثير ضد الانفجار في بيئة غير قابلة للتطبيق
المواصفات:
| القطر الاسمي | DN40 ~ DN800 | |
| إمدادات الطاقة | AC220V،AC380V DC24V | |
| درجة حرارة السائل | -20~120 درجة مئوية | |
| درجة حرارة البيئة | -30 درجة مئوية -60 درجة مئوية | |
| الضغط الاسمي | 0.1~2.5MPa | |
| وقت العمل | 15S/30S/60S | |
| سائل مناسب | المياه والغازات والسوائل الفاضحة | |
| وضع التحكم | اللائحة / التبديل | |
| إشارة التحكم | 4-20mA/0-5V ~ 10V ((اختياري) | |
| إشارة الخروج | 4-20mA/0-5V ~ 10V ((اختياري) | |
| نوع الاتصال | رقائق | |
| نوع الختم | الختم الناعم | |
| ضغط الاختبار | اختبار الغلاف | 1.76MPa |
| اختبار الختم | 2.4MPa | |
| مادة الجسم | WCB،QT450-10،HT200،HT250،SUS304،SUS316 | |
| مواد القرص | WCB،QT450-10،HT200،HT250،SUS304،SUS316 | |
| مادة الجذع | 2Cr13 | |
| مواد حلقات الأختام | NBR EPDM PTFE PPL | |
| مادة الغطاء من الجذع | NBR,HNBR | |
| الحشوة | غرافيت ناعم | |
| فئة الحماية | IP68 | |
| الدرجة المقاومة للانفجار | إرسال البيانات | |
| معيار التصنيع | GB/T 122387-89 | |
| معيار الجهاز | GB9113-2000, GB17241.6-1998 | |
| معيار الطول | GB12221-89 | |
| معيار التفتيش | GB/T 13927-92 | |
بيانات CV من صمام الفراشة للخط المركزي
الحجم |
ملم | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| بوصة | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10 " | 12" | أربعة عشر | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| بيانات السيرة الذاتية 90 درجة كاملة مفتوح |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

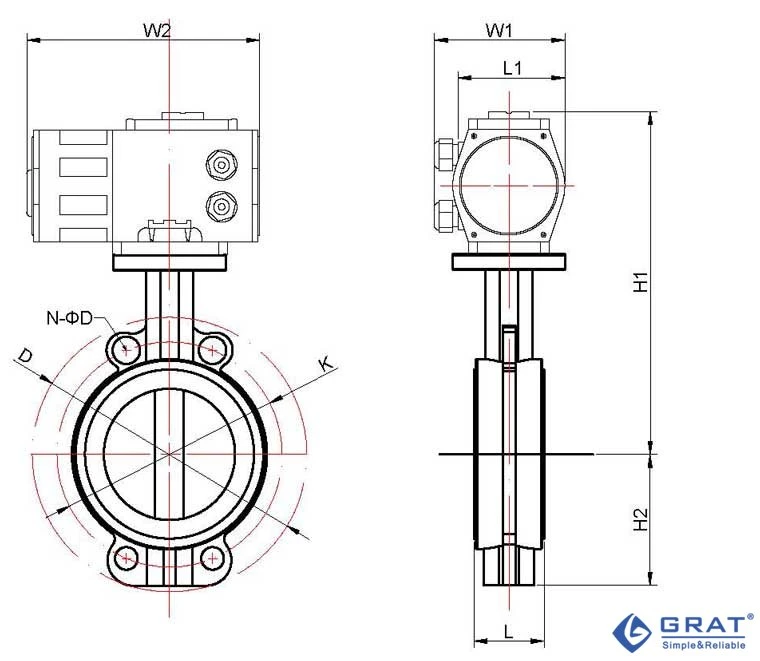

الشكل والحجم
DN ((ملم) |
(ل) | د | ك | N-φD | H2 | H1 | W1 | W2 |
| 40 | 33 | 72 | --- | --- | 48 | 210 | 138 | 76 |
| 50 | 42.6 | 92 | 125 | 4-Φ18 | 70 | 314 | 160 | 137 |
| 65 | 45.6 | 106 | 145 | 4-φ18 | 76 | 327 | 160 | 137 |
| 80 | 45.6 | 122 | 160 | 8-φ18 | 89 | 333 | 160 | 137 |
| 100 | 51.6 | 150 | 180 | 4-φ22 | 104 | 385 | 196 | 145 |
| 125 | 55.6 | 177 | 210 | 4-φ22 | 120 | 400 | 196 | 145 |
| 150 | 55.6 | 204 | 240 | 4-φ23 | 139 | 442 | 255 | 182 |
| 200 | 59.6 | 260 | 295 | 4-φ23 | 175 | 480 | 255 | 182 |
| 250 | 67.6 | 314 | 355 | 4-φ28 | 203 | 522 | 255 | 182 |
| 300 | 77.6 | 370 | 410 | 4-φ28 | 242 | 537 | 255 | 182 |
| 350 | 77 | --- | 470 | 4-φ28 | 277.5 | 555 | 354 | 273 |
| 400 | 86.5 | --- | 525 | 4-φ30 | 309 | 590 | 354 | 273 |
| 450 | 105.6 | --- | 585 | 4-φ30 | 337 | 610 | 354 | 273 |
| 500 | 131.8 | --- | 650 | 4-φ33 | 361 | 670 | 354 | 273 |
| 600 | 152 | --- | 770 | 4-φ36 | 459 | 1110 | 520 | 470 |
| 700 | 163 | --- | 840 | 4-φ36 | 527 | 1180 | 520 | 470 |
| 800 | 188 | --- | 950 | 4-φ39 | 594 | 1220 | 520 | 470 |
مخطط اتصال الأسلاك
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
