Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE、CNAS
رقم الموديل: إب-0000266
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $170.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
نموذج الاتصال: |
رقاقة |
ضغط العمل: |
PN1.0-32.0MPa |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام الإغاثة |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V \ AC24V |
ضغط التشغيل: |
PN16 |
مادة الجسم: |
يو بي في سي |
وضع التثبيت: |
ضعها في أي زاوية |
وضع القيادة: |
الكهربائية |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام فراشة |
الحرارة: |
درجة الحرارة الطبيعية |
التطبيق: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
تصنيفات الجسم: |
Dn10-100 |
وضع العمل: |
التبديل إلى قطع |
المواد: |
صب سبيكة الألومنيوم، القشرة البلاستيكية |
متوسطة: |
الماء، الهواء، النفط، السائل الكيميائي المسببة للتآكل |
اشارة ادخال: |
تبديل الإشارة |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
نموذج الاتصال: |
رقاقة |
ضغط العمل: |
PN1.0-32.0MPa |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام الإغاثة |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V \ AC24V |
ضغط التشغيل: |
PN16 |
مادة الجسم: |
يو بي في سي |
وضع التثبيت: |
ضعها في أي زاوية |
وضع القيادة: |
الكهربائية |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام فراشة |
الحرارة: |
درجة الحرارة الطبيعية |
التطبيق: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
تصنيفات الجسم: |
Dn10-100 |
وضع العمل: |
التبديل إلى قطع |
المواد: |
صب سبيكة الألومنيوم، القشرة البلاستيكية |
متوسطة: |
الماء، الهواء، النفط، السائل الكيميائي المسببة للتآكل |
اشارة ادخال: |
تبديل الإشارة |
الرمز السريع: |
8481804090 |

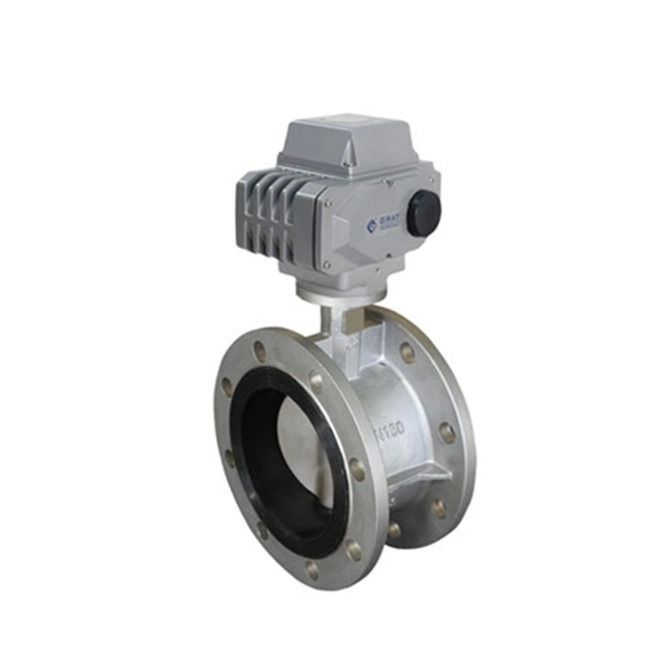

ASME B16.1 صمام الفراشة المزدوج Pn16 مزدوج الحركات المتحركة
المنتجالوصف:
ASME B16.1 صفيحة الفراشة ذات الشبكة المزدوجة PN16 الصمام الفراشة المتحرك المزدوج/IP67 / مغلقة ناعمة
الوصف:
المعلمات
| حجم الصمام | DN15~DN100 |
| إمدادات الطاقة | DC24V,AC220V,AC380V |
| مؤقتة | -15oC-60oC(لا يوجد تجميد) |
| درجة حرارة البيئة | -30oC-60oC |
| تصنيف الجسم | 0.1~1.6MPa |
| الغرض | تشغيل و إيقاف |
| وقت العمل | 4-30S |
| الوسيط المطبق | الماء، الهواء، الزيت، السائل الكيميائي التآكل |
| وصلة نهاية | فلانج، اتحاد مزدوج |
| نوع الختم | مقعد ناعم |
| مادة العمود | مادة بي.في.سي |
| مادة O-RING | EPDM |
| مادة الجوز الحلقية | مادة بي.في.سي |
| مادة الجسم | مادة بي.في.سي |
| المواد النهائية | مادة بي.في.سي |
| مادة O-RING | EPDM |
| مادة حلقة الختم الكروية | PTFE |
| مواد الكرات | مادة بي.في.سي |
| مادة حلقات O | EPDM |
| مواد دعامة الختم الأساسي | مادة بي.في.سي |
| مادة الحلقة | مادة بي.في.سي |
| مستوى الحماية | IP67 |
| زاوية التثبيت | تثبيته في أي زاوية.المنشأة الأفقية أو الميمنةلتمديد عمر الخدمة.) |
| معيار التصميم والتصنيع | GB12237-89 AP16D |
| معيار الجهاز | JB79 GB9113 ANSI B16.5 JIS B2212 |
| معيار طول الهيكل | GB12221-89 |
| معيار التفتيش | JB/T 9092 API598 |

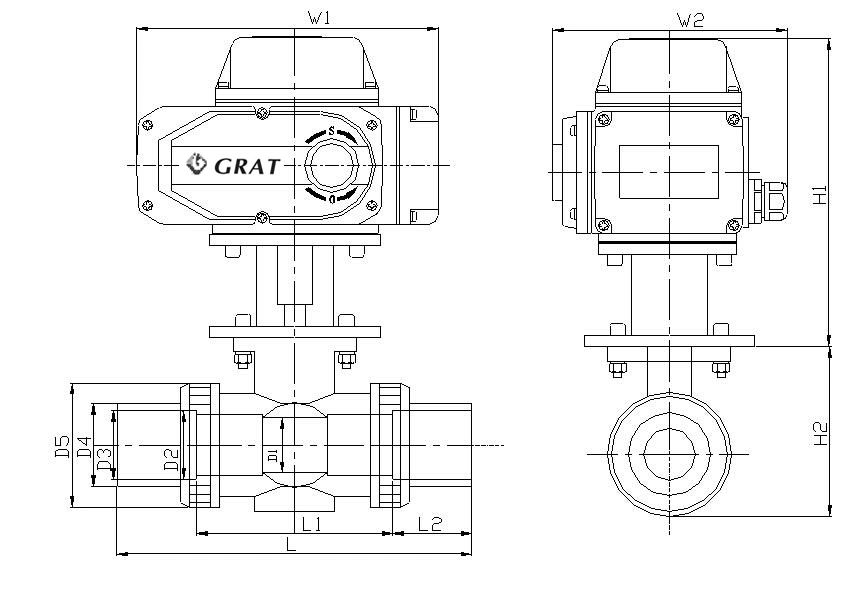

الشكل وحجم الاتصال
| حجم الصمام | (ل) | L1 | L2 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | W1 | W2 | الوزن كيلوغرام |
|
| ملم | بوصة" | |||||||||||||
| 15 | نصف | 112 | 60 | 16 | 13 | 20.1 | 20.3 | 31 | 45 | 200 | 72 | 196 | 145 | 4.4 |
| 20 | 3/4 " | 132 | 73 | 19 | 18 | 25.1 | 25.3 | 37 | 55 | 200 | 88 | 196 | 145 | 4.6 |
| 25 | 1" | 144 | 78 | 22 | 23 | 32.1 | 32.3 | 44 | 66 | 200 | 105 | 196 | 145 | 4.7 |
| 32 | 1-1/4 " | 165 | 87 | 26 | 30 | 40.1 | 40.3 | 54 | 82 | 200 | 131 | 196 | 145 | 4.9 |
| 40 | 1-1/2 " | 171 | 92 | 31 | 38 | 50.1 | 50.3 | 65 | 98 | 200 | 156 | 196 | 145 | 5.1 |
| 50 | 2" | 200 | 112 | 38 | 48 | 63.1 | 63.3 | 79 | 120 | 200 | 192 | 196 | 145 | 5.7 |
| 65 | 2-1/2 " | 273 | 136 | 44 | 61 | 75.1 | 75.3 | 92 | 140 | 200 | 224 | 196 | 145 | 7.2 |
| 80 | 3" | 303 | 158 | 51 | 69 | 90.1 | 90.3 | 108 | 160 | 240 | 256 | 255 | 184 | 9.3 |
| 100 | 4" | 326 | 176 | 61 | 99 | 110.1 | 110.4 | 146 | 225 | 240 | 360 | 255 | 184 | 12.1 |

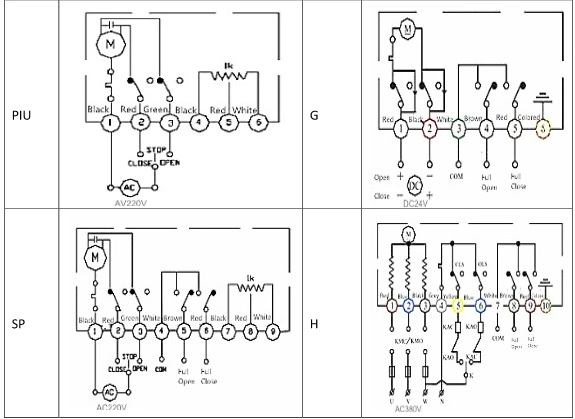

مخطط الاتصال
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
