تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP68,CCC, ISO, CE、CNAS
رقم الموديل: إي بي-000029
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $100.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
حامض |
وضع القيادة: |
الكهربائية |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
جسم الصمام: |
التمثيل |
طلب: |
الاستخدام الصناعي، الاستخدام الصناعي للمياه، الأغذية، التشحيم، السوائل الليفية، الماء، النفط، الغاز. |
دقة التعديل: |
أقل من 0.3٪ |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
يو بي في سي |
المعيار: |
ايزو |
الرمز السريع: |
8481804090 |
المنطقة الميتة: |
أقل من 0.2٪ |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
حامض |
وضع القيادة: |
الكهربائية |
نموذج الاتصال: |
رقاقة |
الهيكل: |
مركز الختم |
شكل الختم: |
مختومة السيارات |
سيقان الصمام: |
طبيعي |
درجة حرارة العمل: |
درجة الحرارة العادية (-40 درجة مئوية |
جسم الصمام: |
التمثيل |
طلب: |
الاستخدام الصناعي، الاستخدام الصناعي للمياه، الأغذية، التشحيم، السوائل الليفية، الماء، النفط، الغاز. |
دقة التعديل: |
أقل من 0.3٪ |
ضغط العمل: |
ضغط منخفض (Pn <1.6mpa) |
مادة سطح الختم: |
يو بي في سي |
المعيار: |
ايزو |
الرمز السريع: |
8481804090 |
المنطقة الميتة: |
أقل من 0.2٪ |
صمام الفراشة من نوع الوافر البلاستيكي
وصف المنتج:
صمام الفراشة من نوع الصفيحة البلاستيكية للسيطرة المعدلة بالكهرباء/IP67 / UPVC
الوصف:
باعتبارها واحدة من أكثر الصمامات شيوعًا ، فإن صمام الفراشة الكهربائي من نوع الوافر مناسب لمتوسط
المياه والزيوتيمكن تثبيت الصمامات مع وظيفة الختم في أي اتجاه
ولا تتأثر بالموقع المكاني وتدفق الوسيط.
المواصفات:
| تصنيفات الجسم | PN1.0/PN1.6Mpa |
| حجم الجسم | DN40-DN800 |
| مواد الأختام | EPDMPTFE |
| غطاء الجذع | NBRHNBR |
| مادة الجسم | HT2000/ الحديد الصلب الرمادي، الحديد الصلب الصلب/QT450 |
| مواد القرص | الصلبة القابلة للتلاعب QT450 ((الكهرباء، الرش) SUS304 الفولاذ المقاوم للصدأSUS316 الفولاذ المقاوم للصدأ |
| اتصالات الجسم | رقائق |
| الشريط | شفرة خاصة لصمام الفراشة |
| إمدادات الطاقة | AC220V 50HZ |
| إشارة التحكم | التبديل التشغيل التشغيل 4 ~ 20mA 0 ~ 5V |
| إشارة الخروج | إشارة موقع المفتاح ردود فعل اتصال سلبي ردود فعل 0-1KΩ4 ~ 20mA 0 ~ 5V |
| ضغط العمل | PN1.6Mpa |
| درجة حرارة متوسطة | أقل من 120 درجة مئوية ((يتم تحضير مستوى أعلى من مقاومة درجة الحرارة) |
| درجة الحرارة المحيطة | أقل من 50 درجة مئوية |
| معامل التدفق ((CV)) | الرجاء تحميل البيانات من موقعنا الإلكتروني للإشارة. (معدل التدفق المخصص يعتمد على متطلبات العميل.) |
| الوسيط المطبق | الماء، الزيت، الغاز، الوسيط المآكل |

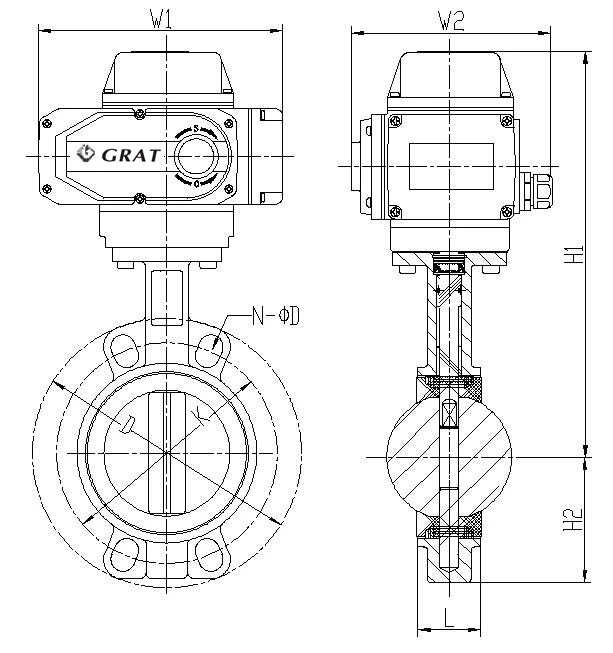

مخطط التثبيت
|
DN (ملم) |
(ل) |
د |
ك |
N-φD |
H2 |
H1 |
W1 |
W2 |
الوزن كيلوغرام |
|
40 |
33 |
148 |
105 |
4-φ16 |
48 |
210 |
138 |
76 |
5.2 |
|
50 |
43 |
165 |
125 |
4-Φ18 |
80 |
314 |
160 |
137 |
5.9 |
|
65 |
46 |
185 |
145 |
4-φ18 |
89 |
327 |
160 |
137 |
6.3 |
|
80 |
46 |
200 |
160 |
8-φ18 |
95 |
333 |
160 |
137 |
6.7 |
|
100 |
52 |
220 |
180 |
8-φ18 |
114 |
385 |
196 |
145 |
7.8 |
|
125 |
56 |
250 |
210 |
8-φ18 |
127 |
400 |
196 |
145 |
9.3 |
|
150 |
56 |
285 |
240 |
8-φ22 |
139 |
442 |
255 |
182 |
11.1 |
|
200 |
60 |
340 |
295 |
8-φ22 |
175 |
480 |
255 |
182 |
20.3 |
|
250 |
68 |
395 |
350 |
12-φ22 |
203 |
522 |
255 |
182 |
27.3 |
|
300 |
78 |
445 |
400 |
12-φ22 |
242 |
567 |
255 |
182 |
36.8 |
|
350 |
78 |
505 |
460 |
16-φ22 |
267 |
598 |
255 |
182 |
|
|
400 |
102 |
565 |
515 |
16-φ22 |
297 |
648 |
255 |
182 |
|
|
450 |
114 |
615 |
565 |
20-φ26 |
315 |
678 |
255 |
182 |
|
|
500 |
127 |
670 |
620 |
20-φ26 |
348 |
|
|
|
|
|
600 |
154 |
780 |
725 |
20-φ30 |
444 |
|
|
|
|
|
700 |
165 |
895 |
840 |
24-φ30 |
528 |
|
|
|
|
|
800 |
190 |
1015 |
950 |
24-φ33 |
590 |
|
|
|
|
أجزاء رئيسية مواد صمام الفراشة الكهربائية
|
اسم الجزء |
المواد |
|
الجسم |
WCB،QT450-10،HT200،HT250 |
|
القرص |
WCB،QT450-10،HT200،HT250،SUS304،SUS316 |
|
الصخرة |
2Cr13 |
|
حلقة الختم |
المطاط المقاوم للزيت النتريل،PTFE |
|
التعبئة |
أوراق الحفر |
معايير تنفيذ صمام الفراشة الكهربائي
|
معايير التصنيع |
GB/T 122387-89 |
|
معايير الشبكة |
GB9113-2000, GB17241.6-1998 |
|
معايير طول الهيكل |
GB12221-89 |
|
معايير التفتيش |
GB/T 13927-92 |

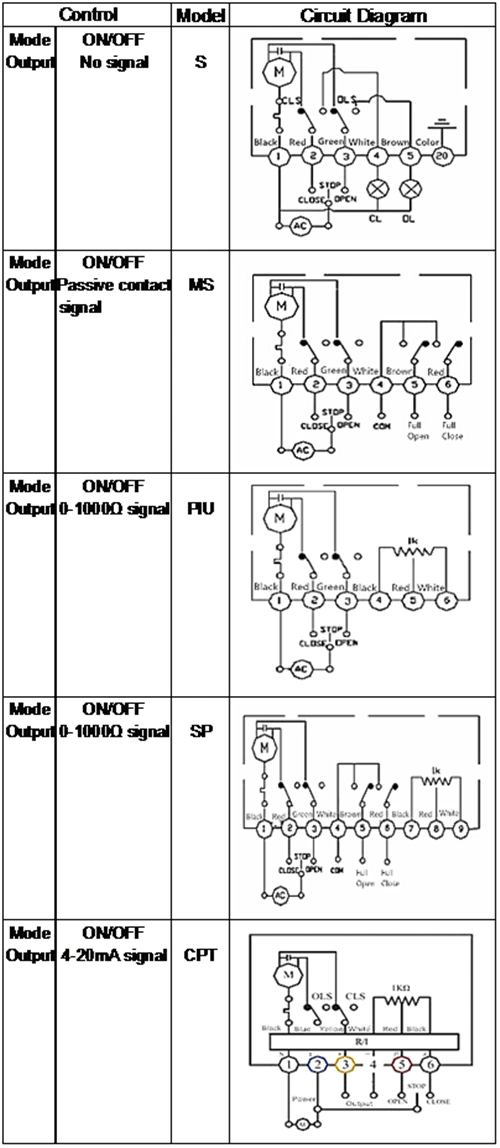

مخطط التحكم
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
