تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE,CNAS
رقم الموديل: إي كيه-00009
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $150.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
زيت |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة حرارة عالية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الماء، الزيت، حمض النيتريك، حمض الخليك وما إلى ذلك. |
الحجم: |
DN15-200 |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
ASME |
المواصفات: |
دي إن 15~200 |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
زيت |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة حرارة عالية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الماء، الزيت، حمض النيتريك، حمض الخليك وما إلى ذلك. |
الحجم: |
DN15-200 |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
ASME |
المواصفات: |
دي إن 15~200 |
الرمز السريع: |
8481804090 |
صمام الكرة الآلي من الفولاذ الكربوني
وصف المنتج:
صمام الكرة التلقائي / IP67 / صمام الكرة الثابت
الوصف:
صمام الكرة الكهربائية فلنج هو صمام كرة دوارة مع نطاق الزاوية من 0 درجة إلى 90 درجة، والتي
يحتوي على أداء جيد للختم ، وقدرة تدفق كبيرة ، ومعامل مقاومة تدفق صغير ، وهيكل بسيط ،
صيانة مريحة، حياة خدمة طويلة.
المواصفات:
| إمدادات الطاقة | AC220V AV380V DC24V |
| حجم الصمام | DN15-200 |
| درجة حرارة متوسطة | من -20 درجة مئوية إلى +350 درجة مئوية (+200 درجة مئوية). |
| ضغط العمل | PN16 ~ PN100 |
| إشارة الدخول | 4-20mA |
| إشارة الخروج | 4-20mA |
| الاتصال | رقائق |
| مادة الجسم | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| مواد المقعد | PTFE ((درجة حرارة الغرفة) ، PPL الخاص ((درجة حرارة عالية)) ، الختم المعدني ((درجة حرارة عالية)) |
| تسرب | تتوافق مع معايير ANSIB16.104 5 درجة |
| نوع الختم | سد الربيع، السد الرقمي من البوليستيرين المقاوم لدرجات الحرارة العالية، السد من سبائك صلبة والسد السيراميكي الصناعي |
| الوسيط المطبق | الماء، الزيت، حمض النيتريك، حمض الخليك، السائل اللزج، السائل ، الوسط الأكسدة القوية |
| مستويات الحماية | IP67 |
| معيار التصنيع | JB/T8692-1998 |
| معايير التصميم | GB12237-89 AP16D |
| معايير الشبكة | JB79 GB9113 ANSI B16.5 JIS B2212 |
| معايير طول الهيكل | GB1221-89 |
| معايير التفتيش | JB/T 9092 API598 |

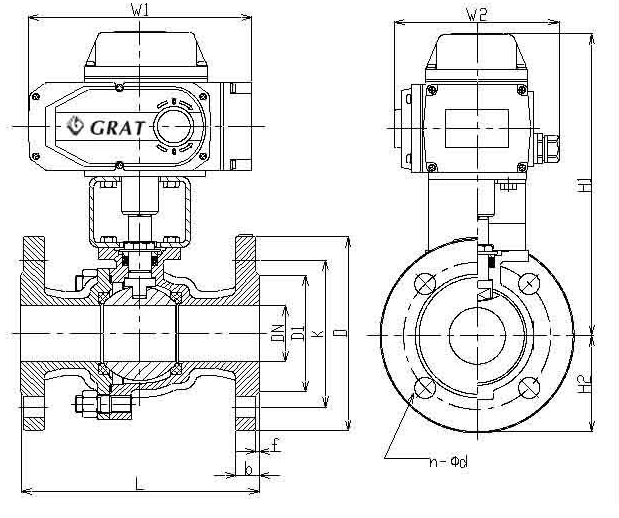

رسم حجم المنشأة
|
DN ((ملم) 1.6Mpa |
(ل) |
د |
ك |
D1 |
ن-Φd |
ب |
f |
H1 |
H2 |
W1 |
W2 |
الوزن |
|
15 |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
250 |
50 |
196 |
145 |
|
|
20 |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
255 |
55 |
196 |
145 |
|
|
25 |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
260 |
60 |
196 |
145 |
|
|
32 |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
270 |
70 |
196 |
145 |
|
|
40 |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
275 |
75 |
196 |
145 |
|
|
50 |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
285 |
85 |
196 |
145 |
|
|
65 |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
350 |
95 |
255 |
184 |
|
|
80 |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
360 |
100 |
255 |
184 |
|
|
100 |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
370 |
110 |
255 |
184 |
|
|
125 |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
380 |
125 |
255 |
184 |
|
|
150 |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
390 |
140 |
255 |
184 |
|
|
200 |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
420 |
170 |
255 |
184 |
مخطط التحكم
| النموذج | الدوائر | النموذج | الدوائر |
| S | تشغيل / إيقاف، لا إشارة الخروج | CPT | إشارة تشغيل / إيقاف، الخروج 4 ~ 20mA |
| الدول الأعضاء | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج | وحدات الكمبيوتر | التنظيم، إشارة الخروج 4 ~ 20mA |
| وحدة المعلومات | إشارة تشغيل / إيقاف، الخروج 0 ~ 1000Ω | G | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج |
| SP | تشغيل / إيقاف، التحكم في الموقف الأوسط | هـ | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج |
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
