تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE,CNAS
رقم الموديل: إيف-0000172
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $100.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط، الغاز. |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
الحجم: |
DN15-250 |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
خيط |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط، الغاز. |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
الحجم: |
DN15-250 |
الرمز السريع: |
8481804090 |
وصلة سلك الفولاذ المقاوم للصدأ الكهربائية مباشرة من خلال نوع صمام الكرة الصغير
وصف المنتج:
صمام الكرة المصغر الكهربائي من الفولاذ المقاوم للصدأ / IP67 / صمام الكرة الثابت
الوصف:
مع أداء تنظيم تدفق صغير والتحكم بدقة عالية، يمكن أن صمام الكرة مصغرة الكهربائية
يتم التحكم بها بواسطة إشارة التحكم والطاقة المرحلة الواحدة لتلبية متطلبات تنظيمية مختلفة
التدفق في الضغط، التدفق، درجة الحرارة، ومستوى السائل الخ
المواصفات:
| حجم الصمام | DN15-DN250 |
| تصنيفات الجسم | PN1.6MPa |
| اتصالات الجسم | (وافر) ، (فلينج) |
| نوع المقعد | الختم المعدني المتحرك من الفولاذ المقاوم للصدأ، الختم الناعم من PTFE |
| وقت العمل | 30 S ((0-90°) |
| إمدادات الطاقة | AC220V |
| إشارة التحكم | 4 ~ 20mA 0 ~ 5 فولت |
| إشارة الخروج | 4 ~ 20mA 0 ~ 5 فولت |
| ضغط العمل | PN1.6Mpa PN2.5Mpa |
| درجة حرارة متوسطة | ≤ 350 درجة مئوية |
| درجة الحرارة المحيطة | ≤50 درجة مئوية |
| معامل التدفق ((CV): | الرجاء تحميل البيانات من موقعنا الإلكتروني للإشارة (معدل التدفق المخصص يعتمد على متطلبات العميل) |
| الوسيط المطبق | الخبز المعدني، خبز الفحم، خبز الورق، الماء، النفط، الغاز |
| المنطقة الميتة | 0.5٪ |
| خطأ التكرار | 0.5٪ |
| مادة الجسم | SUS304 SUS316 WCB |

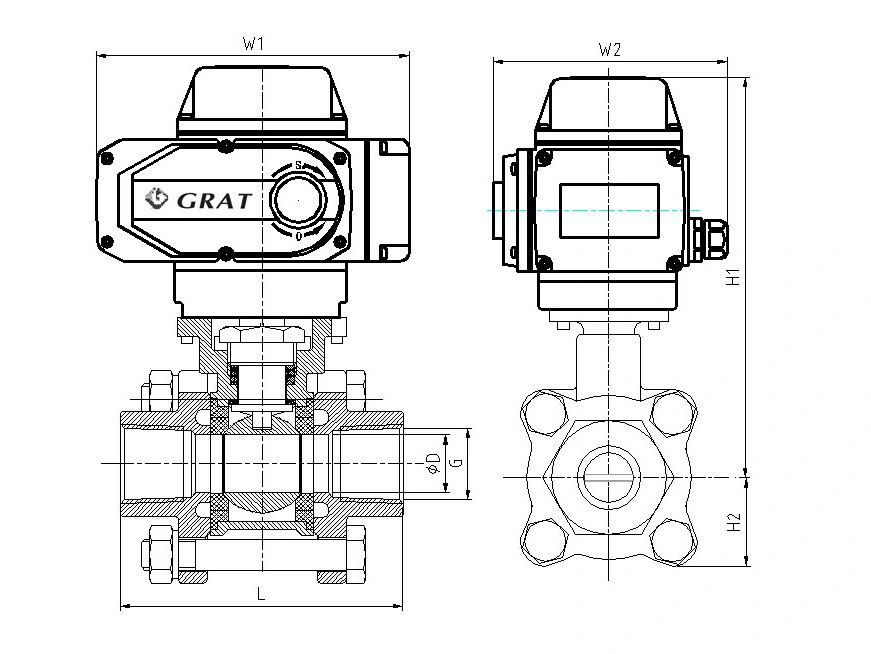

الشكل وحجم الاتصال
| حجم الصمامDN ((ملم) |
أ |
φd |
H1 |
H2 |
هـ |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
مادة الهيكل القياسي
| اسم الجزء | المواد |
| الجسم | الصلب الكربوني ASTM A216 WCC |
| بطانة الجسم | الصلب ذو الكروم العالي ASTM A532 الصف الثالث من النوع A |
| كرة "V" | الصلب ذو الكروم العالي ASTM A532 الصف الثالث من النوع A |
| حلقة الختم | الصلب ذو الكروم العالي ASTM A532 الصف الثالث من النوع A |
| حلقة ختم ثابتة | الصلب الكربوني ASTM A105 |
| حمالة حمالة | الصلب ذو الكروم العالي ASTM A532 الصف الثالث من النوع A |
| محامل | 44oC58Rc |
| عمود القيادة | 17-4PH Cond.H1025 |
| عمود مدفوع | 17-4PH Cond.H1025 |
| الدبوس | الصلب الكربوني، التزينك |
| غسيل | أسلاك من الفولاذ المقاوم للصدأ |
| التعبئة | PTFE، كربون ملء |
| حلقة صندوق الحشوة والحراسة | 316 SST |
| السلك | SA-193-B7 |
| الجوز | SA-194-2H |
| المسمار والقفل الثابتين | 316 SST |
| (اختياري) غطاء حلقة الختم | PSZ السيراميك |
| كرة "V" ((اختياري) | PSZ السيراميك |
الحد الأقصى المسموح به من التسرب
| حجم الصمام DN ((ملم) | مقعد معدني | مقعد ناعم |
| 15 | 1.1 مل/دقيقة | 0.12 مل/دقيقة |
| 20 | 1.5 مل/دقيقة | 0.16 مل/دقيقة |
| 25 | 2.0 مل/دقيقة | 0.20 مل/دقيقة |
| 32 | 2.4 مل/دقيقة | 0.24 مل/دقيقة |
| 40 | 3.0 مل/دقيقة | 0.30 مل/دقيقة |
| 50 | 3.8 مل/دقيقة | 0.38 مل/دقيقة |
| 65 | 5.2 مل/دقيقة | 0.52 مل/دقيقة |
| 80 | 6.2 مل/دقيقة | 0.62 مل/دقيقة |
| 100 | 7.6 مل/دقيقة | 0.76 مل/دقيقة |
| 125 | 9.6 مل/دقيقة | 0.96 مل/دقيقة |
| 150 | 12.0 مل/دقيقة | 1.20 مل/دقيقة |
| 200 | 15.4 مل/دقيقة | 1.54 مل/دقيقة |
| 250 | 19.2 مل/دقيقة | 1.92 مل/دقيقة |

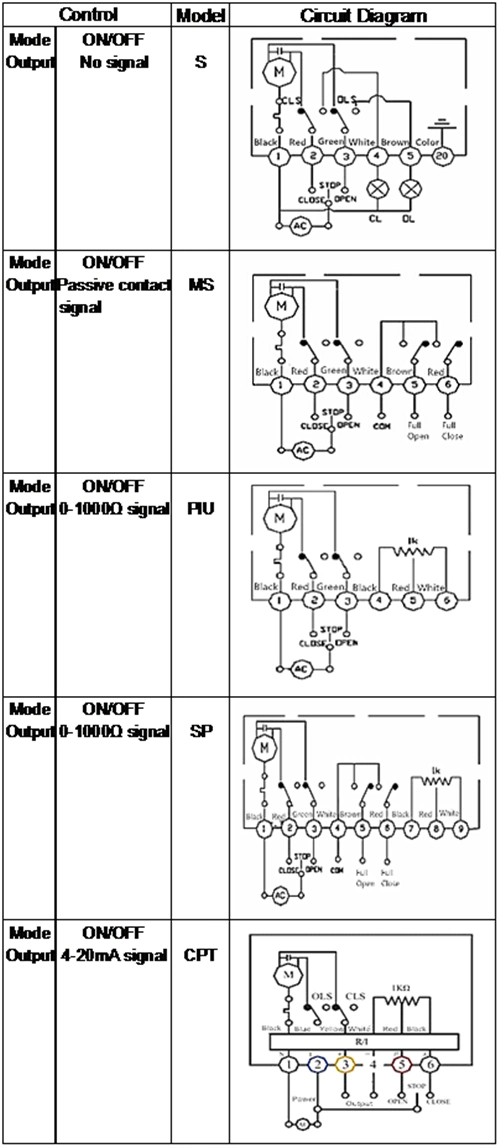

مخطط التحكم
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
