تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE, TUV
رقم الموديل: AK-000012
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $50.00-200.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة:: |
هوائي |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر |
اشارة ادخال: |
4-20mA |
إشارة الخروج: |
4-20mA |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
DIN |
الحجم: |
DN15-250 |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة:: |
هوائي |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي ثابت |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
متوسطة: |
الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر |
اشارة ادخال: |
4-20mA |
إشارة الخروج: |
4-20mA |
الهيكل: |
صمام كروي ثابت |
الوظيفة: |
صمام التحويل |
المعيار: |
DIN |
الحجم: |
DN15-250 |
الرمز السريع: |
8481804090 |

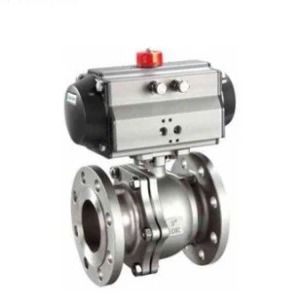

صمام الكرة الفولاذ المقاوم للصدأ مع جهاز تشغيل هوائي
وصف المنتج:
صمام الكرة الفراغ في نهاية اللحاء من الفولاذ المقاوم للصدأ مع جهاز تشغيل هوائي / IP67 / صمام كرة ثابت
الوصف:
المواصفات:
| إمدادات الطاقة | AC220V |
| حجم الجسم | DN15-250 |
| درجة حرارة متوسطة | -80 درجة مئوية ~ 160 درجة مئوية ((بدون تجميد)) |
| ضغط العمل | PN1.0 ~ 2.5 ((MPa) |
| وضع العمل | 4-20mA ردود فعل إشارة الدخول ، 0-90 درجة دوران |
| وقت العمل | 4 ~ 30S |
| اتصالات الجسم | الشريط |
| مادة الجسم | WCB، ZG1CrM0, ZG1Cr18Ni9Ti |
| مادة مغلقة | PTFE |
| مادة المحرك | صب سبيكة الألومنيوم |
| الوسيط المطبق | الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر والخضار والورقالخضار، المياه الحمراء، المواد المأكسة، العامل المقلل، السائل الكيميائي التآكل. |

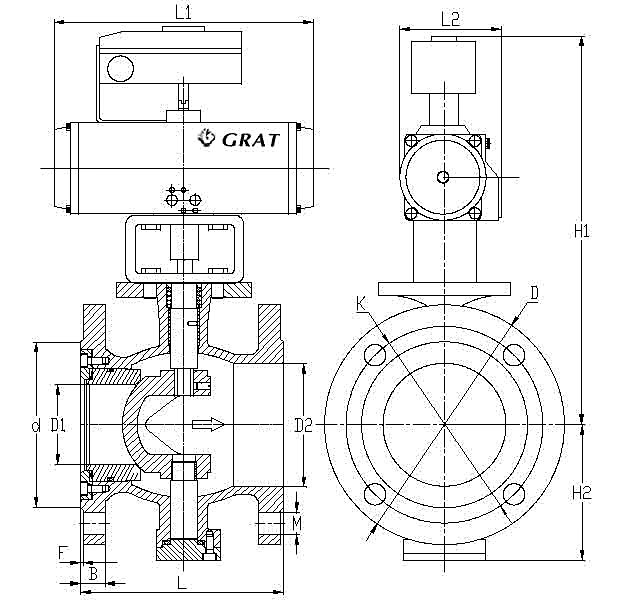

رقم حجم المنشأة
| DN (ملم) |
د | D1 | D2 | د | ك | م | (ل) | ب | F | H1 | H2 | L1 | L2 | الوزن كيلوغرام |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
مادة الأجزاء الرئيسية
| اسم الجزء | الجسم | غطاء | صندوق الحشوة | حلقة الغدة | مقعد | التعبئة | المفتاح |
|
المواد العلامة التجارية |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB 40Cr ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
إدارة البيئة | إدارة البيئة | الـ WCB |
الوسيط الرئيسي المطبق
| حالة متوسطة | درجة حرارة متوسطة | الضغط المتوسط | الخصائص المتوسطة | تركيز متوسط | الاسم المتوسط |
| سائل | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدود | حمض، قليل القلوية، الملح، الكلور، البخار، مياه المصدر، لب منجم، لب الورق، المياه الحمراء، المواد المكسدة، وكيل التخفيف. |
| الغاز | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدود | |
| خليط من السائل والصلب | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | < 60% |

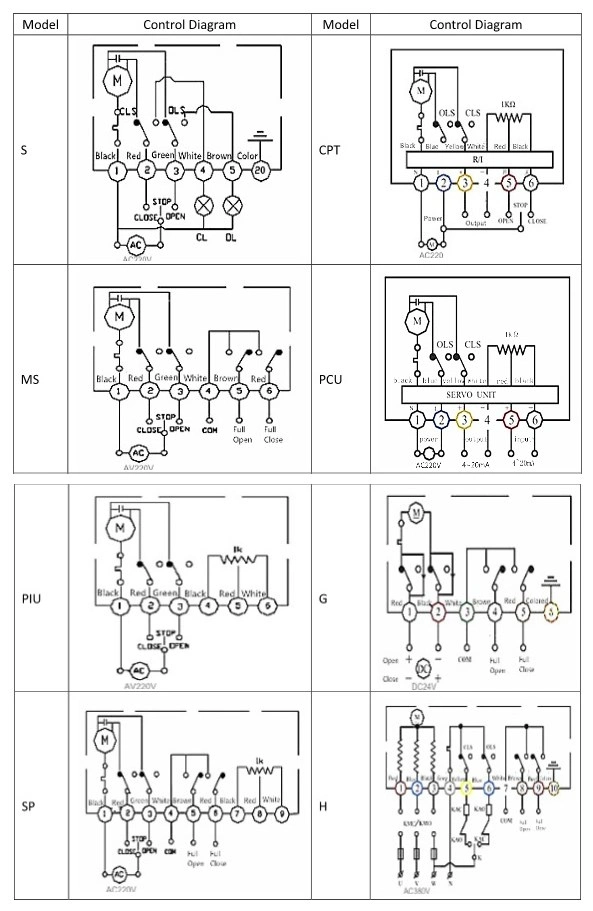

مخطط التحكم
| النموذج | الدوائر | النموذج | الدوائر |
| S | تشغيل / إيقاف، لا إشارة الخروج | CPT | إشارة تشغيل / إيقاف، الخروج 4 ~ 20mA |
| الدول الأعضاء | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج | وحدات الكمبيوتر | التنظيم، إشارة الخروج 4 ~ 20mA |
| وحدة المعلومات | إشارة تشغيل / إيقاف، الخروج 0 ~ 1000Ω | G | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج |
| SP | تشغيل / إيقاف، التحكم في الموقف الأوسط | هـ | تشغيل / إيقاف، إشارة الاتصال السلبية الخروج |
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
