تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE,CNAS
رقم الموديل: EDN15-250
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $150.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
Pn1.6MPa Pn2.5MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي مرن |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
حجم الصمام: |
DN15-250 |
مادة الختم: |
الختم المعدني المتحرك من الفولاذ المقاوم للصدأ |
ضغط التشغيل: |
1.6 ميجا باسكال، 2.5 ميجا باسكال |
وسط قابل للتطبيق: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط |
الهيكل: |
صمام كروي مرن |
الوظيفة: |
صمام تفوير |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V |
مادة الجسم: |
SUS304 SUS316 Wcb |
اتصالات الجسم: |
رقاقة، شفة |
تصنيفات الجسم: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
اسم العلامة التجارية: |
GRAT |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
Pn1.6MPa Pn2.5MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام كروي مرن |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
حجم الصمام: |
DN15-250 |
مادة الختم: |
الختم المعدني المتحرك من الفولاذ المقاوم للصدأ |
ضغط التشغيل: |
1.6 ميجا باسكال، 2.5 ميجا باسكال |
وسط قابل للتطبيق: |
لب المناجم، لب الفحم، لب الورق، الماء، النفط |
الهيكل: |
صمام كروي مرن |
الوظيفة: |
صمام تفوير |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V |
مادة الجسم: |
SUS304 SUS316 Wcb |
اتصالات الجسم: |
رقاقة، شفة |
تصنيفات الجسم: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |

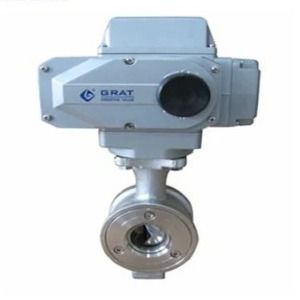

صمام الكرة الكهربائي للسيطرة
وصف المنتج:
صمام الكرة الكهربائي للسيطرة على المقعد المعدني / IP67 / صمام الكرة المرن
الوصف:
المواصفات:
| حجم الصمام | DN15-DN250 |
| تصنيف الجسم | PN1.6MPa |
| اتصالات الجسم | وافير، فلانج |
| نوع المقعد | الختم المعدني المتحرك من الفولاذ المقاوم للصدأ، الختم الناعم من PTFE |
| مادة الجسم | SUS304 SUS316 WCB |
| مادة القابس | SUS304 SUS316 WCB |
| وقت العمل | 30S ((0-90°) |
| إمدادات الطاقة | 220 فولت متردد |
| إشارة التحكم | 4 ~ 20mA 0 ~ 5 فولت |
| إشارة الخروج | 4 ~ 20mA 0 ~ 5 فولت |
| ضغط العمل | PN1.6Mpa PN2.5Mpa |
| درجة حرارة متوسطة | ≤ 350 درجة مئوية |
| درجة الحرارة المحيطة | ≤50 درجة مئوية |
| معامل التدفق ((CV)) | الرجاء تحميل البيانات من موقعنا الإلكتروني للإشارة |
| الوسيط المطبق | الخضار من المناجم، خضار الفحم، خضار الورق، المياه والنفط والغاز |
| المنطقة الميتة | 0.5٪ |
| خطأ التكرار | 0.5٪ |
رقم حجم المنشأة
| حجم الجسم DN ((ملم) | أ |
φd |
H1 |
H2 |
هـ |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
الحد الأقصى المسموح به من التسرب
| DN حجم الجسم ((ملم) | مقعد معدني | مقعد ناعم |
| 15 | 1.1 مل/دقيقة | 0.12 مل/دقيقة |
| 20 | 1.5 مل/دقيقة | 0.16 مل/دقيقة |
| 25 | 2.0 مل/دقيقة | 0.20 مل/دقيقة |
| 32 | 2.4 مل/دقيقة | 0.24 مل/دقيقة |
| 40 | 3.0 مل/دقيقة | 0.30 مل/دقيقة |
| 50 | 3.8 مل/دقيقة | 0.38 مل/دقيقة |
| 65 | 5.2 مل/دقيقة | 0.52 مل/دقيقة |
| 80 | 6.2 مل/دقيقة | 0.62 مل/دقيقة |
| 100 | 7.6 مل/دقيقة | 0.76 مل/دقيقة |
| 125 | 9.6 مل/دقيقة | 0.96 مل/دقيقة |
| 150 | 12.0 مل/دقيقة | 1.20 مل/دقيقة |
| 200 | 15.4 مل/دقيقة | 1.54 مل/دقيقة |
| 250 | 19.2 مل/دقيقة | 1.92 مل/دقيقة |
معايير تنفيذ صمام التحكم الكهربائيe
| معايير التصنيع | GB/T 122387-89 |
| معايير الشبكة | GB9113-2000,GB17241.6-1998 |
| معايير طول الهيكل | GB12221-89 |
| معايير التفتيش | GB/T 13927-92 |
مخطط التحكم
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
