Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE
رقم الموديل: سلسلة EK
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $200.00-1000.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
الحمض والقلي |
المواد: |
فولاذ الكربون |
نموذج الاتصال: |
شاشة |
وضع القيادة:: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام الكرة العائمة |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه ، الاستخدام المنزلي |
الهيكل: |
صمام الكرة العائمة |
الوظيفة: |
صمام التحويل |
المعيار: |
جي بي/تي 9092 API598 |
الرمز السريع: |
8537109090 |
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
الحمض والقلي |
المواد: |
فولاذ الكربون |
نموذج الاتصال: |
شاشة |
وضع القيادة:: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام الكرة العائمة |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه ، الاستخدام المنزلي |
الهيكل: |
صمام الكرة العائمة |
الوظيفة: |
صمام التحويل |
المعيار: |
جي بي/تي 9092 API598 |
الرمز السريع: |
8537109090 |
صمام الكرة الكهربائي من الفولاذ الكربوني الحديد الصلب مع الفلورين للسائل الحمضي القلي
صمام الكرة الكهربائي من الصلب الكربوني الصلب مع الفلورين للسيول الحمضي القلي/IP67 / صمام الكرة العائم
الوصف:
صمام الكرة الكهربائية الفلورين مصممة لتبديل وقطع مختلف الوسائط التآكل قوية
والتي تطبق على نطاق واسع في البترول الكيميائي المبيدات الحشرية الصبغة الحمض القلوي وهلم جرا
الاختيار المثالي لمعدات مضادة للتآكل في الوقت الحالي.
هذا الصمام الذي يعتمد على البوليتاترافلوروتيلين (FEP) كمادة غطاء مضادة للتآكل
مقاومة عالية لمكافحة التآكل والتكسر. الهيكل الفريد لأجزاء الختم المرن من نوع الشفاه
يطيل حياة الخدمة للمنتجات.
المواصفات:
| إمدادات الطاقة | AC220V/AC380V،/DC24V |
| حجم الصمام | DN15-350 |
| درجة حرارة متوسطة | -15oC ~ 150oC |
| ضغط العمل | (بي إن1)0~2.5 ((MPa) |
| وضع العمل | التبديل لقطع,0-90 درجة |
| وقت العمل | 4-30S |
| اتصالات الجسم | الشريط |
| مادة الجسم | الـ WCB,ZG1CrM0,ZG1Cr18Ni9Ti، SS304,SS316 |
| مواد الأختام | البوليتيترافلور إيثيلين (FEP) |
| مادة المحرك | صب سبيكة الألومنيوم |
| الوسيط المطبق | الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر وجلد المناجم وجلد الورق ومياه المملكة ومواد الأكسدة و السائل الكيميائي التآكل |
مادة الأجزاء الرئيسية
اسم الجزء |
الجسم |
غطاء |
صندوق الحشوة |
حلقة الغدة |
مقعد |
التعبئة |
المفتاح |
المواد العلامة التجارية |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB 40Cr ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
إدارة البيئة |
إدارة البيئة |
الـ WCB |
الوسيط المطبق للتوجيه
حالة متوسطة |
درجة حرارة متوسطة |
الضغط المتوسط |
الخصائص المتوسطة |
تركيز متوسط |
الاسم المتوسط |
سائل |
-80 درجة مئوية ~ + 160 درجة مئوية |
0~20kg/cm2 |
تآكل قوي، حادة عالية |
غير محدودة |
حمض، قليل القلوية، الملح، الكلور، البخار، مياه المصدر، لب منجم، لب الورق، المياه الحمراء، المواد المكسدة، وكيل التخفيف. |
الغاز |
-80 درجة مئوية ~ + 160 درجة مئوية |
0~20kg/cm2 |
تآكل قوي، حادة عالية |
غير محدودة |
|
خليط من السائل والصلب |
-80 درجة مئوية ~ + 160 درجة مئوية |
0~20kg/cm2 |
تآكل قوي، حادة عالية |
< 60% |
معايير الخصائص تصنيفات الجسم
| تصنيفات الجسم (PN) |
القوة (MPa) | الختم (MPa) | فولتاج اختبار عزل الغطاء | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| قيمة ضغط الاختبار | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20 كيلو فولت |
ملاحظة: لا تشمل غاز الأكسجين الهيدروجين الغاز الطبيعي غاز الفحم الغاز القابل للاشتعال غاز دعم الاحتراق
معلومات عن المنتج:

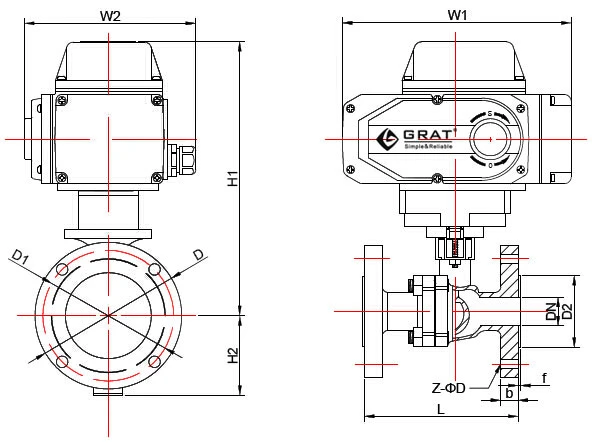

حجم الاتصال الرئيسي
معيار التصميم:HG/T 20592
معيار الجهاز:HG/T20592 الوحدة: ((ملم)
| القطر الاسمي الداخلي (DN) |
قطر (بوص) | (ل) | د | D1 | D2 | ب | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | نصف" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4 " | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
| 25 | 1" | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2" | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
| 50 | 2" | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
| 80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-18 | 358 | 100 | 255 | 182 |
| 100 | 4" | 280 | 220 | 180 | 155 | 21 | 4 | 8-18 | 383 | 110 | 255 | 182 |
| 125 | 5" | 320 | 250 | 210 | 185 | 23 | 4 | 8-18 | 403 | 125 | 255 | 182 |
| 150 | 6" | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
| 200 | 8" | 400 | 340 | 295 | 265 | 25 | 4 | 12 - 22 | 476 | 170 | 255 | 182 |
| 250 | 10 " | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
| 300 | 12" | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
| 350 | أربعة عشر | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 |
273 |
معيار المنتجات
| معايير التصميم والتصنيع | GB12237-89 AP16D |
| معايير الشبكة | JB79 GB9113 ANSI B16.5 JIS B2212 |
| معايير طول الهيكل | GB1221-89 |
| معايير التفتيش | JB/T 9092 API598 |
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
