تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE, RoHS,CNAS
رقم الموديل: DN15-200
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: To Be Negotiated
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
الحرارة: |
درجة الحرارة العادية |
وسائط: |
ماء |
المعيار: |
المعيار |
وضع اتصال:: |
اللحام |
القوة: |
المولدات |
النوع: |
مقعد واحد |
مادة الجسم: |
SUS304 SUS316 Wcb |
إشارة التحكم: |
4-20 مللي أمبير 0-5 فولت |
مادة مختومة: |
PTFE لينة الختم |
وقت العمل: |
15 ثانية و 30 ثانية |
خطأ التكرار: |
0.5٪ |
المواد: |
الفولاذ المقاوم للصدأ |
الحجم: |
Dn15 ~ 250 |
اتصالات الجسم: |
شاشة |
ضغط التشغيل: |
PN1.6Mpa |
إمدادات الطاقة: |
تيار متردد 220 فولت، تيار متردد 380 فولت، تيار مستمر 24 فولت |
المنطقة الميتة: |
0.5٪ |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
الحرارة: |
درجة الحرارة العادية |
وسائط: |
ماء |
المعيار: |
المعيار |
وضع اتصال:: |
اللحام |
القوة: |
المولدات |
النوع: |
مقعد واحد |
مادة الجسم: |
SUS304 SUS316 Wcb |
إشارة التحكم: |
4-20 مللي أمبير 0-5 فولت |
مادة مختومة: |
PTFE لينة الختم |
وقت العمل: |
15 ثانية و 30 ثانية |
خطأ التكرار: |
0.5٪ |
المواد: |
الفولاذ المقاوم للصدأ |
الحجم: |
Dn15 ~ 250 |
اتصالات الجسم: |
شاشة |
ضغط التشغيل: |
PN1.6Mpa |
إمدادات الطاقة: |
تيار متردد 220 فولت، تيار متردد 380 فولت، تيار مستمر 24 فولت |
المنطقة الميتة: |
0.5٪ |
الرمز السريع: |
8481804090 |

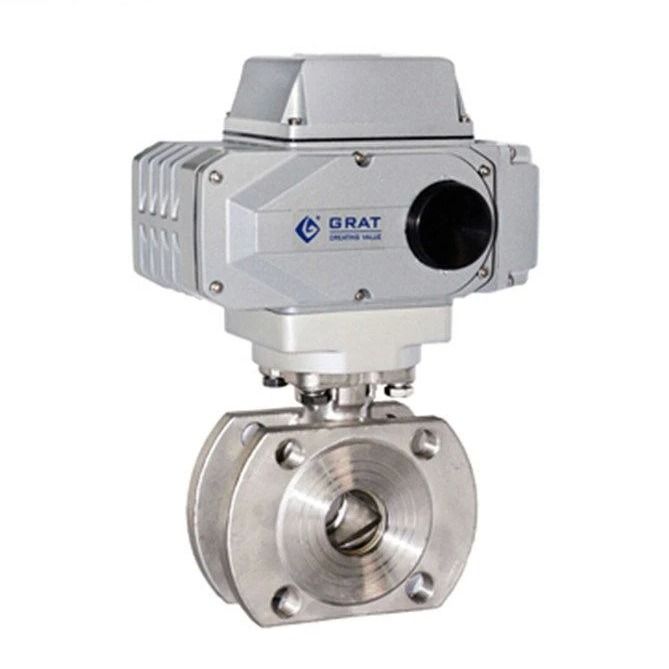

صمام التحكم النسبي الكهربائي
وصف المنتج:
صمام التحكم النسبي الكهربائيPTFE أغلاق ناعم/مقعد واحد
الوصف:
المواصفات:
| إمدادات الطاقة | AC220V |
| حجم الجسم | DN15-250 |
| درجة حرارة متوسطة | -80 درجة مئوية ~ 160 درجة مئوية ((لا تجميد) |
| ضغط العمل | PN1.0 ~ 2.5 ((MPa) |
| وضع العمل | 4-20mA ردود فعل إشارة الدخول ، 0-90 درجة دوران |
| وقت العمل | 4 ~ 30S |
| اتصالات الجسم | الشريط |
| مادة الجسم | WCB، ZG1CrM0, ZG1Cr18Ni9Ti |
| مادة مغلقة | PTFE |
| مادة المحرك | صب سبيكة الألومنيوم |
| الوسيط المطبق | الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر والخضار والورقاللحومالمياه الحمراء،مواد أكسدة،مواد تخفيف،سائل كيميائي يآكل |

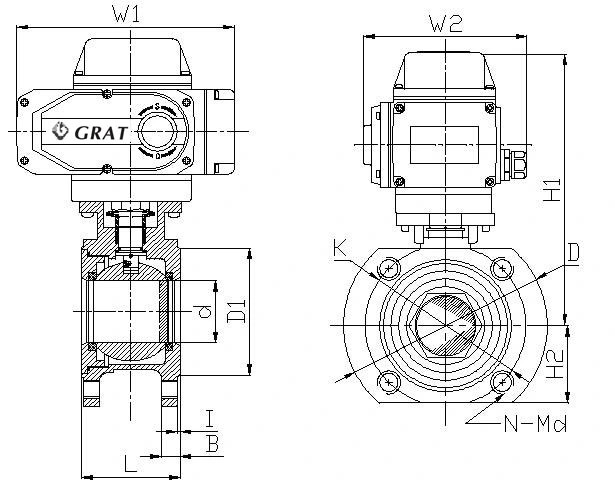

رقم حجم المنشأة
|
الحجم MPa DN |
ج | د | د1 | د2 | Z-d | f | ب | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12 - 23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12 - 23 | 4 | 30 | |
مادة الأجزاء الرئيسية
| اسم الجزء | الجسم | غطاء | صندوق الحشوة | حلقة الغدة | مقعد | التعبئة | المفتاح |
|
المواد العلامة التجارية |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB 40Cr ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
إدارة البيئة | إدارة البيئة | الـ WCB |
الوسيط المطبق للتوجيه
| حالة متوسطة | درجة حرارة متوسطة | الضغط المتوسط | الخصائص المتوسطة | تركيز متوسط | الاسم المتوسط |
| سائل | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدودة | حمض، قليل القلوية، الملح، الكلور، البخار، مياه المصدر، لب منجم، لب الورق، المياه الحمراء، المواد المكسدة، وكيل التخفيف. |
| الغاز | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدودة | |
| خليط من السائل والصلب | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | < 60% |

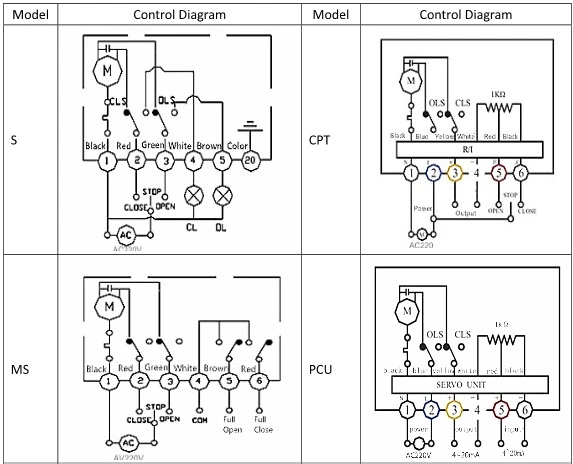

مخطط الاتصال
التعبئة والشحن
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
