تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: CCC, ISO, CE
رقم الموديل: سلسلة AB
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $300.00-1000.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 PCS / الشهر
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
القوة: |
هوائي |
الضغط: |
ضغط مرتفع |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
المواد: |
الفولاذ المقاوم للصدأ |
الرمز السريع: |
8537109090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CCC/ISO/CE |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
القوة: |
هوائي |
الضغط: |
ضغط مرتفع |
درجة حرارة العمل: |
درجة الحرارة الطبيعية |
المواد: |
الفولاذ المقاوم للصدأ |
الرمز السريع: |
8537109090 |
DN300 Pn16 طلاء الايبوكسي الحديدي المرنة الصمام الفراشة
وصف المنتج:

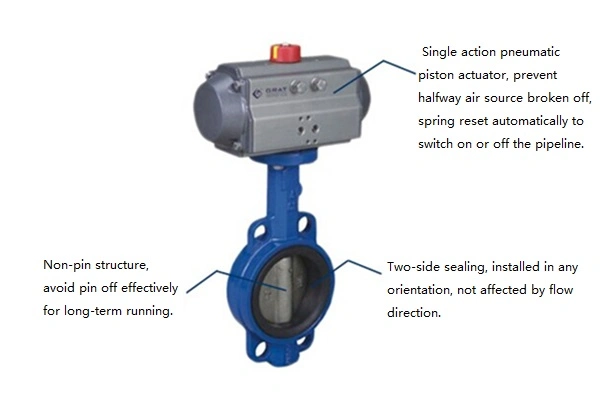

DN300 Pn16 طلاء الايبوكسي الحديدي المرن صمام الفراشة النيوماتيكي / درجة حرارة طبيعيةضغط مرتفع
الوصف:
مع البنية البسيطة خفيفة الوزن سرعة فتح سريعة علبة الهوائية مفاتيح الفراشة صمام يتكون من
يمكن أن تدعم صمام البستون والصمام الفراشة من نوع الوافر وصمام عودة الربيع
وظيفة إعادة التثبيت التلقائية (الهواء لفتح وإغلاق) عندما يتم قطع الهواء والطاقة.
يستخدم هذا المنتج على نطاق واسع في مجالات خطوط الأنابيب الصناعية لحماية البيئة المعادن
معالجة المياه الطاقة البتروكيماوية.
* يتم تقسيم محرك المكبس الهوائي إلى نوعين من النوع الرباعي ونوع خالي من الرباع.
المطلوبة لفتح أو إغلاق بالكامل في حالة الخطأ
عندما يكون مطلوبا للحفاظ على الموقف تحت خطأ هو مجهز دون نوع الربيع.
تتكون من جسم الاسطوانة الربيعية المكبس المكبس العصا الأمامية والخلفية رأس الاسطوانة رف عجلة الخروج، و
مكونات أخرى
* مجهزة بمفتاح الحد السريع صمام الكهربائي صمام تخفيض الضغط للفلتر وغيرها من الملحقات و
0.4-0.7mpa مصدر الهواء يمكن تحقيق عملية التبديل.
* يمكن استلام إشارة التبديل من نظام التحكم في الأتمتة الصناعية للتحكم بدقة في الصمام
فتح بحيث يتم التحكم في درجة حرارة تدفق الضغط وغيرها من معايير العملية المختلفة.
الخصائص:
* حجم صغير ووزن خفيف سهل التفكيك والصيانة ويمكن تثبيته في أي موقف
* انخفاض ضغط أقل قدرة التدفق الكبيرة
* توفير الطاقة من عزم تشغيل صغير
* خصائص التدفق الخطي،أداء ممتاز للضبط
* بنية بسيطة ومدمجة
* حياة خدمة طويلة أداء ختم جيد
المواصفات:
| القطر الاسمي | DN50 ~ DN600 |
| درجة حرارة متوسطة | -30 درجة مئوية إلى 180 درجة مئوية |
| الضغط الاسمي | PN1.6-2.5MPa |
| الوسيط المناسب | غاز سائل |
| ضغط إمدادات الغاز | 0.4~0.7MPa |
| ختم جهاز التشغيل | مطاط الفلور |
| مادة جهاز التشغيل | سبيكة الألومنيوم |
| نوع الاتصال | رقائق |
| وضع التحكم | التبديل إلى تشغيل وإيقاف |
| مادة الجسم | SUS304,SUS316,WCB,QT450-10 |
| مواد القرص | SUS304,SUS316,WCB,QT450-10V |
| مادة غطاء مقعد الصمام | PTFE، EPDM، الخ |
| مواد الحشوة | الجرافيت |
| معيار التصنيع | JB/T8692-199 |
| التصميم ومعايير المنتج | GB12237-89 AP16D |
| معيار التفتيش والفحص | JB/T 9092 API598 |

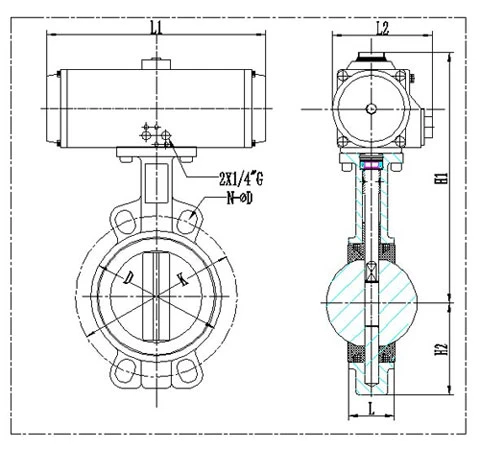

الشكل وحجم الاتصال
| DN/mm | قطر الاسطوانة Φ |
د | ك | (ل) | L1 | L2 | H2 | H1 | 4*ΦD |
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 |
| 350 | 240 | * | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 |
| 400 | 270 | * | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 |
| 450 | 300 | * | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 |
| 500 | 350 | * | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 |
| 600 | 350 | * | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
1التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع مربع الورق المقوى والحقيبة الخشبية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
