تفاصيل المنتج
مكان المنشأ: ووهان ، هوبى ، الصين
اسم العلامة التجارية: Grat
إصدار الشهادات: IP67,CCC, ISO, CE, CNAS
رقم الموديل: EDN15-200
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: USD $170.00/ Piece
تفاصيل التغليف: الداخلية مع غلاف فقاعي، الخارجي مع صندوق من الورق المقوى وحالة خشبية
وقت التسليم: 3 أيام عمل
شروط الدفع: خطاب الاعتماد، T/T، D/P، باي بال، ويسترن يونيون
القدرة على العرض: 1000 قطعة / أسبوع
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام الكرة نوع V |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
حجم الصمام: |
DN15-200 |
وضع العمل: |
التبديل إلى قطع |
مادة الجسم: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
تسرب: |
الامتثال للمعيار Ansib16.104 5 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الهيكل: |
صمام كروي مرن |
الوظيفة: |
صمام تفوير |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V 50/60 هرتز |
ضغط التشغيل: |
Pn16 Pn25 - Pn40 - Pn64 |
اتصالات الجسم: |
شاشة |
مادة المقعد: |
PTFE (درجة حرارة الغرفة)\Specialty Ppl (درجة حرارة عالية |
وسط قابل للتطبيق: |
ماء، زيت، حامض النيتريك، حامض الخليك، سائل لزج |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |
اسم العلامة التجارية: |
GRAT |
الشهادات: |
CE/ISO/CNAS |
الحد الأدنى لكمية: |
حاسب شخصي 1 |
وقت التسليم: |
3 أيام عمل |
شروط الدفع: |
لك، / تي تي، د / ف، باي بال، ويسترن يونيون |
وسائط: |
ماء |
المواد: |
الفولاذ المقاوم للصدأ |
نموذج الاتصال: |
شاشة |
وضع القيادة: |
الكهربائية |
الضغط الاسمي: |
PN1.0-32.0MPa |
قناة: |
مباشرة من خلال النوع |
النوع: |
صمام الكرة نوع V |
الحرارة: |
درجة الحرارة الطبيعية |
طلب: |
الاستخدام الصناعي ، الاستخدام الصناعي للمياه |
حجم الصمام: |
DN15-200 |
وضع العمل: |
التبديل إلى قطع |
مادة الجسم: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
تسرب: |
الامتثال للمعيار Ansib16.104 5 |
مكان المنشأ: |
ووهان ، هوبى ، الصين |
الهيكل: |
صمام كروي مرن |
الوظيفة: |
صمام تفوير |
المعيار: |
DIN |
إمدادات الطاقة: |
AC220V 50/60 هرتز |
ضغط التشغيل: |
Pn16 Pn25 - Pn40 - Pn64 |
اتصالات الجسم: |
شاشة |
مادة المقعد: |
PTFE (درجة حرارة الغرفة)\Specialty Ppl (درجة حرارة عالية |
وسط قابل للتطبيق: |
ماء، زيت، حامض النيتريك، حامض الخليك، سائل لزج |
تفاصيل التغليف: |
كرتون / صندوق خشبي |
الرمز السريع: |
8481804090 |

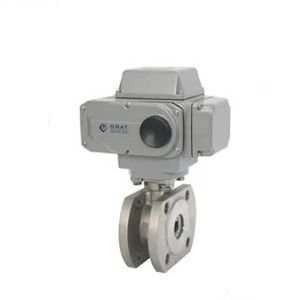

صمام الكرة الكهربائي القصير جداً
وصف المنتج:
صمام الكرة الكهربائي القصير جداً ذات الأبعاد الواجهة إلى الواجهة / صمام الكرة من النوع V / قصير جداً / فلانج
الوصف:
صمام الكرة الكهربائية الفلنج قصيرة للغاية يتكون من محرك كهربائي
صمام الكرة معا؛ المنتج يتبنى بنية متكاملة، ويمكن التحكم بها
تعمل عن طريق الاتصال بمصدر طاقة أحادي المرحلة من ثلاثة أسلاك، ولها
مزايا وظائف قوية، حجم صغير، قابلية النقل، أداء موثوق به، بسيطة
المطابقة، وقدرة تدفق كبيرة.
بالمقارنة مع الصمامات الكهربائية العادية ، لديها خصائص الهيكل المدمج ،
حجم صغير، وزن خفيف، مسافة قصيرة بين مقعد الصمام والشريط النهائي،
أقل احتفاظ المواد، وأفضل أداء الختم.
انها مناسبة للمناسبات مع متطلبات الصمامات الصارمة ويستخدم على نطاق واسع في التلقائي
التحكم في الصناعات مثل الصناعات الكيميائية والنفطية والصيدلانية والصناعة الخفيفة.
المواصفات:
| إمدادات الطاقة | AC220V |
| حجم الجسم | DN15-250 |
| درجة حرارة متوسطة | -80 درجة مئوية ~ 160 درجة مئوية ((لا تجميد) |
| ضغط العمل | PN1.0 ~ 2.5 ((MPa) |
| وضع العمل | 4-20mA ردود فعل إشارة الدخول ، 0-90 درجة دوران |
| وقت العمل | 4 ~ 30S |
| اتصالات الجسم | الشريط |
| مادة الجسم | WCB، ZG1CrM0, ZG1Cr18Ni9Ti |
| مادة مغلقة | PTFE |
| مادة المحرك | صب سبيكة الألومنيوم |
| الوسيط المطبق | الحمض والقلي والملح وغاز الكلور والبخار ومياه المصدر والخضار والورقالخضار، المياه الحمراء، المواد المكسدة، العاملات المقللة، السائل الكيميائي التآكل |
رسم التثبيت
|
الحجم MPa DN |
ج | د | د1 | د2 | Z-d | f | ب | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12 - 23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12 - 23 | 4 | 30 | |
مادة الأجزاء الرئيسية
| اسم الجزء | الجسم | غطاء | صندوق الحشوة | حلقة الغدة | مقعد | التعبئة | المفتاح |
|
المواد العلامة التجارية |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
الـ WCB 40Cr ZG 1Cr18Ni9Ti |
الـ WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
إدارة البيئة | إدارة البيئة |
الـ WCB
|
الوسيط المطبق للتوجيه
| حالة متوسطة | درجة حرارة متوسطة | الضغط المتوسط | الخصائص المتوسطة | تركيز متوسط | الاسم المتوسط |
| سائل | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدودة | حمض، قليل القلوية، الملح، الكلور، البخار، مياه المصدر، لب منجم، لب الورق، المياه الحمراء، المواد المكسدة، وكيل التخفيف. |
| الغاز | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | غير محدودة | |
| خليط من السائل والصلب | -80 درجة مئوية ~ + 160 درجة مئوية | 0~20kg/cm2 | تآكل قوي، حادة عالية | < 60% |
مخطط التحكم
التعبئة والشحن:
1.التعبئة: الداخلية مع غلاف الفقاعات، الخارجية مع صندوق الورق المقوى وخشبيةقضية.
2النقل:بحراً، جواً،بقطار.
إذا كان لديك متطلبات أخرى، يرجى الشعور بالحرية في إخبارنا.
